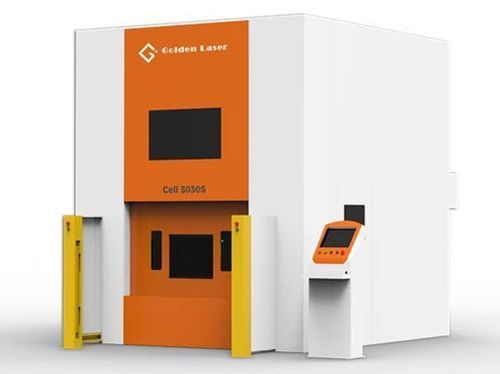

Sistema de corte a laser Cell 5030S

para chapasde tubospara aplicações industriais

Visão geral do produto
Sistema de corte a laser de fibra verdadeiro de cinco eixos projetado para usinar componentes 3D complexos e tubos de alta precisão. Combina uma estrutura em balanço rígida com óptica móvel para proporcionar processamento estável e de alta velocidade em diferentes geometria de peças.

Destaques

• Design em balanço rígido otimizado para minimizar vibrações durante cortes em alta velocidade.
• Configuração de óptica móvel mantendo velocidade e precisão constantes independentemente do peso da peça.
• Caminho óptico totalmente fechado que protege a entrega do feixe contra poeira e detritos para estabilidade a longo prazo.
• Alta dinâmica para processamento 3D suave em alta velocidade e acabamento superficial de qualidade.

Principais características

• Estrutura em balanço validada por simulação para equilibrar rigidez extrema e absorção de vibrações.
• Tecnologia de óptica móvel garantindo precisão de usinagem uniforme independentemente da massa da peça.
• Controle de contaminação através de caminho de luz rígido totalmente fechado para proteger as ópticas e preservar a qualidade do feixe.
• Movimento fluido otimizado para altas taxas de avanço sem comprometer a integridade da superfície.
• Software de controle avançado baseado em CNC para processamento laser rápido e sem contato com sincronização multi-eixos e gestão de periféricos.
• Conectividade remota para monitoramento e diagnóstico visando reduzir tempos de inatividade.
• Pacote robusto de programação offline para geração de dispositivos de fixação, controlo de trajectória e fluxos de trabalho de programação 2D/3D.

Cabeça de corte 5 eixos

• Rotação infinita (N*360°) para evitar emaranhamento de cabos e permitir trajetórias de corte contínuas.
• Manutenção de distância constante por servo de alta resposta e sensor sem contacto para distância bocal‑peça precisa.
• Mecanismo inteligente anti-colisão com reinício rápido para proteger o equipamento e minimizar paragens.
• Geometria da cabeça otimizada para acessibilidade em zonas de trabalho 3D complexas ou confinadas.

Aplicações

• Fabricação de peças tridimensionais curvas e complexas
• Usinagem de componentes para automóvel e aeroespacial
• Corte de tubos e condutas de alta precisão
• Prototipagem em design industrial e fabrico metálico sob medida

Especificações técnicas

• Alcance máximo de processamento (3D): 900 mm × 900 mm
• Curso eixo X: 1500 mm
• Curso eixo Y: 1500 mm
• Curso eixo Z: 680 mm
• Curso eixo C: N*360° ±220°
• Curso eixo A: ±135° / ±90°
• Precisão de posicionamento X, Y, Z: ±0,04 mm
• Velocidade máx. (Y/Z): 80 m/min
• Potência laser: 1500 W – 6000 W
