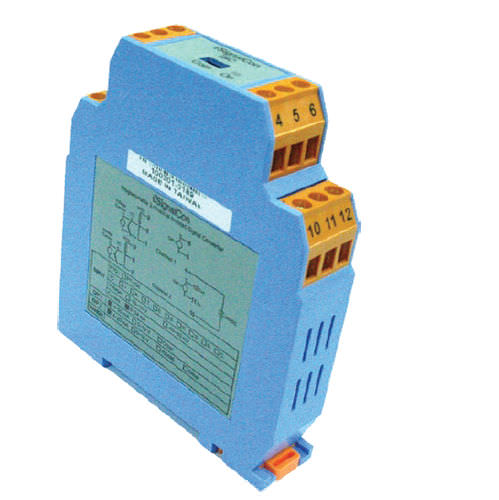

Transmissor de sinal analógico industrial NT_D

Pt100em trilho DINconfigurável

O transmissor NT-D é configurável pelo utilizador com o software New-Flow e o cabo de interface URC-1020 ou o programador portátil. O New-Flow é um software de fácil utilização. A versão mais recente pode ser descarregada gratuitamente do sítio Web. O cabo de interface consiste num conversor de interface e numa ficha USB. Pode ser adquirido separadamente junto do fornecedor do New-Flow. Durante a configuração, o transmissor pode funcionar sozinho sem estar ligado a uma fonte de alimentação. Dados técnicos Montagem em calha DIN baseada em microprocessador Configurável sem alimentação externa de laço Ligado Alta precisão na gama total de temperatura ambiente Sinal de falha na quebra do sensor pré-configurável Dimensões: 75mm(W) x 87mm(H) x 18.5mm(D) Isolamento: 4KV durante 1 minuto entre a entrada do sensor e o circuito de 4~20mA Compatibilidade electromagnética (EMS): EN 50081-2, EN50082-2 Entrada: V, mV, mA, PT100Ω, Termopar disponível Termopares: Tipos J, K, T, E, B,R,S,N, de acordo com a norma IEC 60584-1 (ITS-90) PT100: Excitação 180μA, ligação a 2 ou 3 fios, α=0,00385, de acordo com a norma IEC 60751 (ITS-90) Tensão: -60mVdc a 60mVdc ou -10Vdc a 10Vdc Corrente: 0~24mAdc Saída: tecnologia de alimentação de laço de 2 fios, 4~20mA ou 20~4mA disponível Resolução A/D: 16 bits Taxa de amostragem de entrada: <200ms Alimentação eléctrica: 18-36VDC Carga máx. Carga: (V-10)/0,02Ω Resolução: 0.6μA (15 bits) Tempo de resposta: <200ms Taxa de rejeição de modo comum (CMRR): ﹥ 80dB Temperatura de funcionamento: -40°C a 85°C Humidade: 0-90% RH
