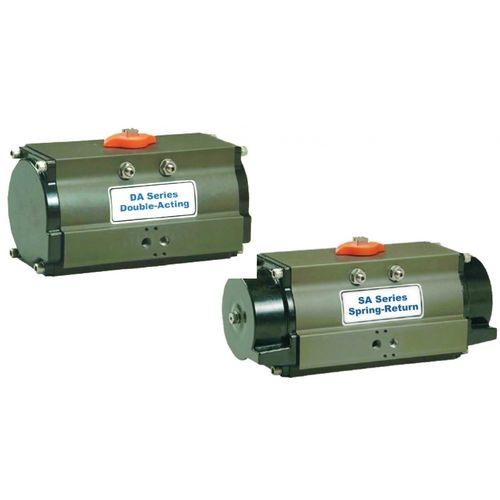

Atuador de válvula pneumático DA_SA

linearrotativode pistão

Para a saída no sentido dos ponteiros do relógio, aplicar pressão em P2, o que força os pistões a moverem-se em conjunto. O volume entre os pistões esgota-se emPl. Para a saída no sentido contrário ao dos ponteiros do relógio, aplicar pressão em PI, o que força os pistões a afastarem-se. O curso linear dos pistões é convertido numa rotação do veio de acionamento através da ligação cremalheira-pinhão. O volume exterior a cada pistão é esgotado em P2. NOTA: Quando é necessária uma rotação inversa, os pistões podem ser invertidos no alojamento, resultando numa rotação no sentido dos ponteiros do relógio quando é aplicada pressão a PI
