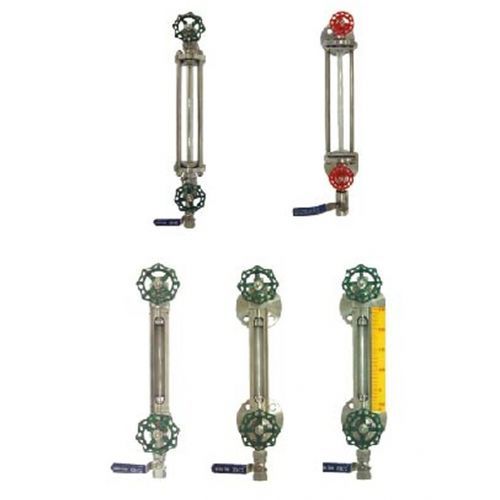

O tipo de vidro tubular é um medidor de nível de líquido mais simples para utilização na classificação de pressão de 10 kg/cm2 ou inferior. O comprimento de centro a centro é superior a 1,5 metros. É utilizado o anel de junção intermediário. O vidro do indicador é feito de borosilicato resistente ao calor.
Dados técnicos
Fluido adequado: Água, óleo, outros líquidos químicos
Material da válvula de medição: SS304, SS316, outros disponíveis
Material do tubo de medição: Vidro, P.V.C
Material da vedação: Viton, Teflon disponível
Função da válvula de manómetro: Com ou sem controlo de segurança
Temperatura máx. Temperatura de trabalho:
Máx. Pressão de trabalho: 4~7 kg/cm2
Ligação ao processo: Rosca Vï'-lVz" e flange a pedido.
Classificação da flange: JIS, ANSI, DIN disponíveis
Ligação da válvula de drenagem: padrão Vè "NPT(F); opção disponível
---
