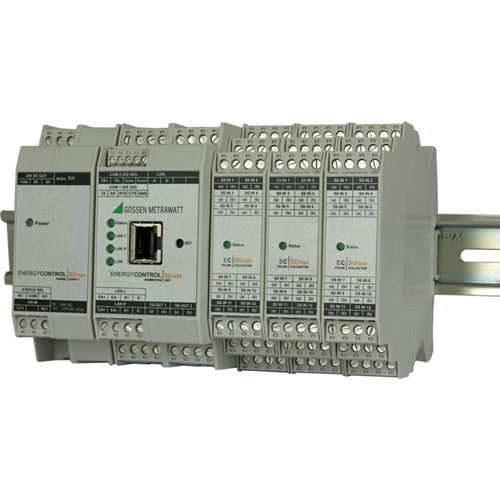

Registrador de dados de pulsos SU1604

de energiacom interface PCethernet

ENERGYCONTROL SU1604 Somador Entradas modulares de contadores O somador U1604 pode ser equipado com até 64 entradas de contador S0 isoladas eletricamente de forma modular para processar sinais de entrada em forma de impulso (S0) ou com entradas analógicas para registar sinais analógicos. O módulo de entrada de impulsos SU1624 e o módulo de entrada analógica SU1634 são utilizados para este fim. Entradas de contadores LON Podem ser ligados até 64 dispositivos LON ao somador U1604 através da interface LON fácil de ligar, protegida contra polaridade inversa e isolada eletricamente. Avaliação Todos os dados relevantes de energia e consumo são adquiridos durante períodos de tempo predefinidos num intervalo programável, utilizando 64 canais de processamento (intervalo / lista de dados de medição), e são armazenados como um perfil de carga, juntamente com os respectivos valores máximos. Gravador de dados Para além da lista de dados de intervalo / medição, podem ser definidos até quatro registadores com um máximo de 64 canais e várias bases de tempo a partir de um segundo. Podem ser seleccionados quaisquer dados desejados para cada canal (valores analógicos, valores de potência, valores de consumo por intervalo e leituras globais do contador) e guardados como valores flutuantes de 32 bits (predefinição) ou valores duplos de 64 bits. Está disponível um total de 100 MBytes de capacidade de memória rotativa. Interfaces Ethernet (100 Mbit/s) A interface Ethernet permite o acesso remoto aos dados do dispositivo através de uma rede TCP/IP. Podem ser utilizados simultaneamente até quatro sockets TCP/IP com acesso ECL (corresponde a 4 servidores COM anteriormente utilizados). Uma rede ECS LAN também pode ser implementada através de dois destes sockets (ECS LAN via COM).
