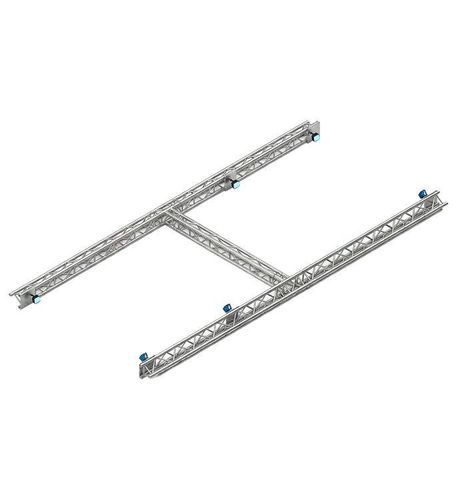

Sistema de dimensionamento GRAM L635

Visão geral
O GRAM L635 (com MetriXFreight) é um sistema de dimensionamento verificado e de alta velocidade para cargas longas e sobredimensionadas. Projetado para operações logísticas certificadas, captura automaticamente dimensões, peso opcional e documentação fotográfica para mercadorias longas, sobredimensionadas e volumosas sem reduzir o fluxo de materiais. Capacidade até 10.000 kg, resolução a partir de 1 kg, opções verificadas CE‑M / OIML para aplicações comerciais homologadas.

Principais características

• Mede mercadorias longas e volumosas até 650 × 260 × 260 cm.
• Precisão dimensional: 20 mm (comprimento/largura), 10 mm (altura) (OIML).
• Ciclo de medição ultrarrápido: aprox. 200 milissegundos para alto rendimento.
• Arquitetura estática e sem contato (sem componentes móveis) para medições estáveis, manutenção mínima e alta disponibilidade.
• Documentação fotográfica automática com imagem a cores por medição; opção de até seis fotos por item com câmeras adicionais.
• Capacidade e pesagem: plataformas com capacidades relatadas até 10.000 kg (intervalos típicos 3000 kg a 10.000 kg dependendo da configuração) e resoluções de 1000 g a 2000 g dependendo do modelo/configuração.
• Configuração verificada CE‑M / OIML disponível para faturamento legal e faturamento por volume em ambientes logísticos regulados.
• Construção industrial robusta para uso interno confiável; proteção de plataforma IP50.

Conectividade e integração

• Conectividade Ethernet padrão; WLAN ou LTE opcionais.
• REST API e saída de código QR para integração sem interrupções.
• Troca de dados baseada em arquivos: CSV, XLSX, PDF incluindo documentação de imagens.
• Projetado para integração direta com WMS, TMS e ERP para eliminar a entrada manual de dados e garantir consistência dos dados mestres.

Aplicações

• Logística de entrada, expedição e cross‑docking para cargas longas/sobredimensionadas.
• Produtos longos como perfis, tubos, materiais de construção, paletes e cargas volumosas que excedem os limites dos dimensionadores padrão.

Destaques operacionais

• Arquitetura estática adequada para ambientes contínuos e de múltiplos turnos.
• Alto rendimento com tempo de medição de ~200 ms reduz gargalos em operações críticas.
• Documentação fotográfica automática melhora a rastreabilidade e a verificação interna.

Desempenho — especificações selecionadas
Faixa de capacidade: 3000 kg até 10000 kg
Resolução: de 1000 g até 2000 g
Aprovação metrológica: Sim (opções verificadas CE‑M / OIML)
Memórias de tara: memória para 20 taras predefinidas
Unidades de pesagem: g, kg

Características / especificações técnicas

• Família de modelos: GRAM L635 (com MetriXFreight).
• Tamanho máximo mensurável do objeto: até 650 × 260 × 260 cm.
• Precisão dimensional: 20 mm (comprimento/largura), 10 mm (altura) segundo especificações OIML.
• Tempo de medição: aprox. 200 ms (ciclo ultrarrápido).
• Capacidade de pesagem: configurações de plataforma de 3000 kg até 10000 kg (dependendo do modelo selecionado).
• Resolução de pesagem: selecionável de aprox. 1000 g até 2000 g dependendo da configuração.
• Verificação para uso comercial: versões verificadas CE‑M / OIML disponíveis.
• Proteção IP: plataforma IP50 (uso interior); opções de indicadores com classes IP mais altas disponíveis.
• Materiais de construção: plataforma industrial robusta; opções de caixa do indicador (ex.: ABS ou aço inox AISI 304 para determinados indicadores).
• Opções de dimensões de placa/plataforma: de 3000 × 1500 mm até 6000 × 2450 mm (dependendo do modelo/configuração).
• Conectividade: Ethernet padrão; WiFi (WLAN) ou LTE opcionais; interfaces de indicador incluem RS‑232C, TTL e USB‑A opcional.
• Integração: REST API, saída de código QR e exportação de arquivos (CSV, XLSX, PDF) incluindo documentação de imagens.
• Documentação fotográfica: uma imagem a cores por medição padrão; opcional até seis fotos por item com câmeras adicionais.
• Opções de alimentação (acessórios indicador/plataforma): por exemplo, baterias chumbo‑ácido com tempos de serviço típicos (ex.: 30/60 h) para modelos específicos de indicador.
• Arquitetura: sistema estático e sem contato (sem componentes móveis) para reduzir o desgaste mecânico e a manutenção.
