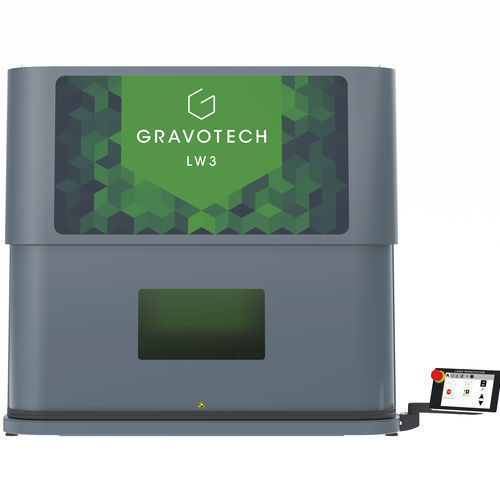

Máquina de marcação a laser LW3 GREEN

de papelpara madeirapara metais

Visão geral
O Gravotech LW3 é uma estação laser industrial em invólucro Classe 1, projectada para marcação direta de peças grandes. Compatível com fontes Fiber, MOPA, DPSS/Hybrid e Green, o LW3 oferece um volume interno amplo (altura até ≈ 628 mm) e soluções de segurança e automação adequadas ao ambiente produtivo.

Principais benefícios

• Grande capacidade de marcação: área padrão 300 x 300 mm; opção ponte ZX para estender até 875 x 300 mm; espaço interno para peças altas (≈ 628 mm).
• Compatibilidade multi-tecnologia: suporte a Fiber, MOPA, DPSS/Hybrid e Green para metais, plásticos e diversas superfícies; adequado para DPM, serialização e gravação multinível.
• Projeto orientado à produção: ecrã táctil integrado de 7" para seleção local, porta automática em 3 lados com sensores de segurança, mesa metálica para fixação e trolley opcional.

Destaques

• Opção ponte ZX para ampliar o curso X e a área efectiva de marcação.
• Eixo Z motorizado (curso padrão 295 mm; 575 mm com ZX) e posicionamento programável.
• Porta automática 3 lados: fecha no arranque do ciclo e reabre no fim; visor de protecção para acompanhamento visual sem necessidade de óculos quando seguro.
• Módulo 3D opcional para marcação em superfícies inclinadas.
• Preparada para integração com sistemas de extracção/filtragem de fumos e partículas.

Aplicações típicas

• Rastreabilidade e DPM em peças industriais de grande porte (automóvel, aeroespacial, equipamentos pesados).
• Identificação permanente: números de série, códigos 1D/2D (DataMatrix), marcação por lote e logótipos.
• Personalização e produção em lotes médios com necessidade de marcações multi-posicionais ou multinível.

Característica / especificações técnicas

• Modelo: LW3
• Marca: Gravotech
• Fontes laser: Fiber (1064 nm), MOPA (1064 nm), DPSS/Hybrid (1064 nm), Green (532 nm)
• Potências típicas: Fiber 20W/30W/50W; MOPA 30W/60W; DPSS/Hybrid 10W/20W; Green 5W/10W
• Área de marcação padrão: 300 x 300 mm (dependente da lente); com ponte ZX: até 875 x 300 mm
• Exemplos de áreas por lente: F100 65 x 65 mm; F160 110 x 110 mm; F254 175 x 175 mm; F330 205 x 205 mm; F420 300 x 300 mm
• Tamanho máximo de peça (C x L x A) aprox.: 810 x 720 x 628 mm (dependendo da distância focal)
• Curso Z: 295 mm padrão (575 mm com ZX); Curso X (ZX): 575 mm
• Velocidade de marcação: até 4000 mm/s (dependente da cabeça e parâmetros)
• Peso máximo na mesa: aprox. 50 kg (dependente da aplicação)
• Segurança laser: Classe 1 com porta fechada; Classe 2M com porta aberta (díodo de apontamento)
• Dimensões máquina (C x L x A) independente: 1213 x 1023 x 1120 mm; com trolley: 1213 x 1023 x 2120 mm
• Peso máquina (típico): com eixo Z ≈ 160 kg; com ponte ZX ≈ 200 kg
• Consumo típico: ≈ 800 W; Tensão nominal: 100–240 V AC
• Interfaces & software: Ethernet TCP/IP, RS232, USB, bornier I/O (8 in / 8 out), compatibilidade Lasertrace e Gravostyle™
• Opções: ponte ZX, módulo 3D, integração de extracção/filtragem, trolley, seleção de lentes
