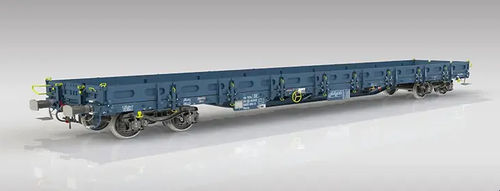

Transportadora com rodas Rens

para siderurgiacom plataformapara contêineres

Características

• Adequado ao transporte de produtos metalúrgicos longos (tubos de aço, perfis, chapas), carga geral, materiais de construção e veículos sobre rodas.
• Equipado com 2 abas frontais pequenas dobráveis, 8+8 estacas dobráveis reduzidas ou padrão (variante) e 9+9 abas laterais dobráveis.
• Chão metálico como padrão; variante com piso em madeira disponível.
• Projeto conforme às normas TSI, EN e UIC; marcação TEN GE para circulação.
• Subestrutura em conformidade com EN 12663-2 e configurada para uso em vagão tipo Rglns para transporte de 3 x 20' ou 1 x 40' + 1 x 20' contentores.

Capacidades

• Carregamento pelo topo por guindaste, pelos lados após inclinar as estacas e abas laterais, ou pela frente após inclinar as abas frontais para formar uma plataforma de transição.
• Fixação da carga possível por diversos métodos de acordo com os regulamentos UIC.

Esquema de carregamento
a-a | (m) | (t) | Δ Δ t
a-a | 2 | 36 | 37
b-b | 5 | 40 | 44
c-c | 9 | 42 | 52
d-d | 15 | 52 | 65
e-e | 18 | 65 | 28

Parâmetros
Carga por eixo: 22,5 t
Bitola: 1435 mm
Gabarito de circulação: G1+GI1 – TSI WAG, EN 15273-2
Regime de travagem: "S"
Tipo de travão: GP-A (K)
Velocidade máx. (vazio ou ≤14,5 t/eixo): 120 km/h
Velocidade máx. (≤22,5 t/eixo): 100 km/h
Condições climáticas: T1, T3 – TSI WAG
Raio mínimo (vagão desacoplado isolado): 50 m
Comprimento entre buffers: 19 900 mm
Peso em vazio: ~24,9 t
Capacidade útil: ~65,1 t
Altura de carga do piso: 1198 mm
Altura das abas frontais e laterais (acima do piso): ~554 mm
Alturas das estacas (acima do piso): ~564 mm reduzidas; ~1337 mm padrão
Comprimento útil: 18 502 mm
Largura útil: 2650 mm
Área de carga: ~49 m²
Material do piso: metal (variante madeira possível)
Tipo de bogie: Y25Lsd-KP1V

Especificações técnicas

• Nome do modelo: Rens
• Carga por eixo: 22,5 t
• Bitola: 1435 mm
• Gabarito de circulação: G1+GI1 – TSI WAG, EN 15273-2
• Regime de travagem: "S"
• Tipo de travão: GP-A (K)
• Velocidade máx. (vazio ou ≤14,5 t/eixo): 120 km/h
• Velocidade máx. (≤22,5 t/eixo): 100 km/h
• Condições climáticas: T1, T3 – TSI WAG
• Raio mínimo (vagão desacoplado isolado): 50 m
• Comprimento entre buffers: 19 900 mm
• Peso em vazio: aproximadamente 24,9 t
• Capacidade útil: aproximadamente 65,1 t
• Altura de carga do piso: 1198 mm
• Altura das abas frontais e laterais: aproximadamente 554 mm
• Alturas das estacas: ~564 mm (reduzidas), ~1337 mm (padrão)
• Comprimento útil: 18 502 mm
• Largura útil: 2650 mm
• Área de carga: ~49 m²
• Material do piso: metal (variante madeira possível)
• Tipo de bogie: Y25Lsd-KP1V
