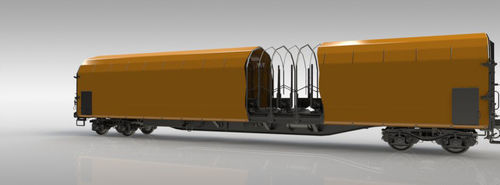

Transportadora com rodas Rils-y 653

para bobinas

Características

• Vagão plataforma concebido para o transporte de bobinas de fio que necessitam de proteção contra as condições meteorológicas.
• Equipado com armação com selas para suportar as bobinas; a área de contacto das selas é revestida com madeira de carvalho de 35 mm. A armação lateral tem 6 pares de montantes, totalizando 24 montantes.
• As áreas de contacto dos montantes são revestidas em plástico para proteger as bobinas.
• O projeto do vagão cumpre os requisitos TSI, EN e UIC e possui a marcação TEN GE para exploração em tráfego.

Capacidades

• As bobinas podem ser carregadas em duas camadas a partir do topo por guindaste (primeira camada: 13 un., segunda camada: 12 un.).
• A primeira camada de bobinas é colocada na armação de selas e a segunda é carregada sobre a primeira.
• As bobinas são fixadas lateralmente por montantes ajustáveis com deslocamentos de 50 mm.

Esquema de carga
O esquema de carga está disponível na página do produto e mostra a colocação das bobinas e a disposição das selas.

Especificações técnicas

• Carga por eixo: 22,5 t / eixo
• Bitola: 1 435 mm
• Gabarito de carga: G1-TSI
• Regime de travões: S
• Tipo de travão: GP-A (K)
• Velocidade máx. para 90,0 t: 100 km/h
• Velocidade máx. (descarregado): 120 km/h
• Condição climática: T1
• Rmin: 50,0 m
• Comprimento sobre buffers: 20 000 mm
• Comprimento de carga (entre paredes finais): 18 510 mm
• Largura útil (selas): 2 200 / 1 150 mm
• Largura útil (montantes): 2 400 / 1 200 mm
• Peso vazio: Máx. 30,0 t
• Capacidade útil: ~ 60,0 t
• Altura de carga (assentos dos suportes das selas): 1 200 mm desde T.O.R.
• Tipo de bogie: Y25Ls1-K
