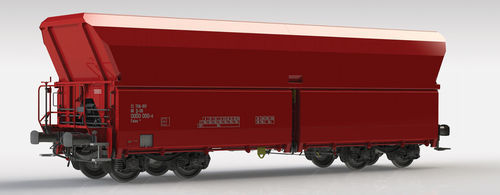

Transportadora com rodas Falns 184

basculante

Características

• Vagão tolva aberto auto-drenante, adequado para transporte de materiais a granel resistentes às intempéries, principalmente calcário.
• Descarregamento rápido conseguido por descarga lateral através de quatro portas, todas acionadas hidraulicamente. A potência hidráulica é fornecida por uma bomba impulsionada pelos eixos; existe uma bomba manual de emergência na plataforma.
• Projetado de acordo com as normas TSI, EN e UIC para operação em tráfego RIV e TEN RIV.

Capacidades

• Duas opções de largura de descarga: 3.750 mm ou 4.300 mm.
• Comando de descarga acessível em ambos os lados do vagão.
• As portas podem ser acionadas em até três ciclos de abertura/fecho usando energia armazenada numa bomba acumuladora hidráulica.
• Estanquidade das portas: adequada para grãos > 1 mm.

Parâmetros (tabela)
Carga por eixo: 22,5 t / eixo
Bitola: 1.435 mm
Gabarito de carregamento: G1-TSI
Regime de travagem: "S"
Tipo de travão: GP-A-K
Vel. máx. a 90,0 t: 100 km/h
Vel. máx. (descarregado): 120 km/h
Condição climática: T<RIV>
R_min: 75,0 m
Comprimento entre buffers: 12.540 mm
Peso vazio: ~ 23,7 t
Carga útil: ~ 66,3 t
Volume de carga: 77,0 m3
Abertura de carga: 11.702 x 1.868 mm
Comprimento de descarga: 10.508 mm (total)
Largura de descarga: 3.750 ou 4.300 mm
Ângulo da chapa inclinada: 49°
Número de secções: 2
Material da caixa: Aço carbono
Tipo de bogie: BA 628.5 (K), BA 629.5 (K)
Operação das portas: Hidráulica


Especificações técnicas

• Modelo: Falns 184
• Volume de carga: 77,0 m3
• Carga por eixo: 22,5 t / eixo
• Bitola: 1.435 mm
• Gabarito: G1-TSI
• Regime de travagem: "S"
• Tipo de travão: GP-A-K
• Vel. máx. a 90,0 t: 100 km/h
• Vel. máx. (descarregado): 120 km/h
• Raio mínimo de curva (R_min): 75,0 m
• Comprimento entre buffers: 12.540 mm
• Peso vazio: ~ 23,7 t
• Carga útil: ~ 66,3 t
• Abertura de carga: 11.702 x 1.868 mm
• Comprimento de descarga (total): 10.508 mm
• Opções de largura de descarga: 3.750 mm ou 4.300 mm
• Número de secções: 2
• Material da caixa: Aço carbono
• Tipos de bogie: BA 628.5 (K), BA 629.5 (K)
• Operação das portas: Hidráulica (bomba hidráulica acionada pelos eixos + bomba manual de emergência)
• Projetado de acordo com: TSI, EN, UIC para tráfego RIV e TEN RIV
