Torno para máquina-ferramenta C5X

para máquina-ferramenta de 5 eixosmodularde 5 eixos

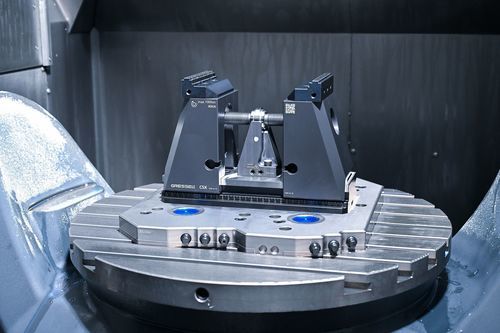

Visão geral do produto A morsa centrada C5X da GRESSEL foi desenvolvida para os requisitos da usinagem CNC 5 eixos moderna. Design compacto, alta força de aperto e excelente acessibilidade tornam a C5X adequada para máquinas 5 eixos com ou sem automação por paletes. A C5X aceita todas as garras do sistema GRESSEL 2.0, permitindo soluções de preensão personalizadas. Uma grande folga básica de aperto e um sistema de fuso de troca rápida permitem ajustar rapidamente a faixa de aperto.

Principais vantagens

• Melhor acessibilidade: garras de grande apoio e design simétrico permitem usinagem sem colisões de todos os lados sem console.
• Design modular: três alturas (S/M/L) e várias comprimentos de corpo-base para faixas de aperto configuráveis.
• Troca rápida de garras: garras substituíveis em segundos com apenas dois parafusos.
• Alta força de aperto: até 40 kN para aperto preciso e repetível sem pré-aperto.
• Troca e extensão rápida do fuso: sistema de fuso de troca rápida facilita a conversão da faixa de aperto.

Compatibilidade e modularidade Todas as garras do sistema GRESSEL 2.0 são compatíveis com a morsa central C5X. O abrangente programa de garras C2.0 e o grande kit de construção de garras permitem soluções adaptadas (garras reversíveis, garras prismáticas, etc.). A troca rápida de garras e o sistema de fuso de troca rápida simplificam a reconfiguração.

Montagem e posicionamento A C5X inclui variantes de fixação padronizadas para montagem direta na máquina. Alinhamento e fixação também podem ser realizados com o sistema de fixação por ponto zero GRESSEL gredoc ou com as variantes de posicionamento SCHUNK VERO-S. Furos adicionais de posicionamento e fixação podem ser fornecidos mediante pedido. Opções de montagem: parafusos de ajuste, blocos deslizantes de precisão, garras de aperto e integração em sistemas de ponto zero.

Versões disponíveis A C5X está disponível em três alturas (S / M / L) e vários comprimentos de base. Versões típicas:

• C5X-S (H = 142 mm)
• C5X-M (H = 181 mm)
• C5X-L (H = 252 mm)

Tabela - Dados importantes de relance Tamanho | Força de aperto | Dimensões (corpo base) | Peso
C5X-S L-320 mm | 0 – 40 kN | 320 x 125 x 142 mm | 26.1 kg
C5X-M L-320 mm | 0 – 40 kN | 320 x 125 x 181 mm | 32 kg
C5X-L L-320 mm | 0 – 40 kN | 320 x 125 x 252 mm | 42.6 kg
C5X-S L-400 mm | 0 – 40 kN | 400 x 125 x 142 mm | 29 kg
C5X-M L-400 mm | 0 – 40 kN | 400 x 125 x 181 mm | 35 kg
C5X-L L-400 mm | 0 – 40 kN | 400 x 125 x 252 mm | 45.5 kg
C5X-S L-500 mm | 0 – 40 kN | 500 x 125 x 142 mm | 32.5 kg
C5X-M L-500 mm | 0 – 40 kN | 500 x 125 x 181 mm | 38.5 kg
C5X-L L-500 mm | 0 – 40 kN | 500 x 125 x 252 mm | 49 kg
C5X-S L-600 mm | 0 – 40 kN | 600 x 125 x 142 mm | 36 kg
C5X-M L-600 mm | 0 – 40 kN | 600 x 125 x 181 mm | 42 kg
C5X-L L-600 mm | 0 – 40 kN | 600 x 125 x 252 mm | 52.5 kg
C5X-S L-800 mm | 0 – 40 kN | 800 x 125 x 142 mm | 43.2 kg
C5X-M L-800 mm | 0 – 40 kN | 800 x 125 x 181 mm | 49.1 kg
C5X-L L-800 mm | 0 – 40 kN | 800 x 125 x 252 mm | 59.7 kg

Aplicações A C5X foi concebida para usinagem a 5 eixos (OP10) e ambientes com automação por paletes, garantindo acesso sem colisões para operações complexas em 5 faces e 5 eixos. Garras de grande apoio e design simétrico permitem usinagem sem consoles adicionais.

Especificações técnicas

• Família de modelos: C5X (morsa de aperto centrada 5 eixos)
• Força de aperto: 0 – 40 kN (máx.)
• Curso básico de aperto (grande): 120 mm
• Alturas disponíveis: H = 142 mm (S), 181 mm (M), 252 mm (L)
• Comprimentos do corpo base disponíveis: L = 320, 400, 500, 600, 800 mm
• Compatibilidade de garras: garras sistema GRESSEL 2.0 (programa C2.0) — garras reversíveis, prismáticas, etc.
• Troca rápida de garras: garras removíveis com dois parafusos
• Sistema de fuso de troca rápida: conversão rápida e extensão do fuso
• Fuso montado no topo: força de aperto aplicada diretamente à peça
• Opções de montagem: variantes de fixação padronizadas; parafusos de ajuste, blocos deslizantes de precisão, garras de aperto; integração opcional com o sistema de fixação por ponto zero GRESSEL gredoc
• Peso e dimensões: ver tabela acima
• Uso típico: usinagem CNC industrial 5 eixos e automação por paletes
