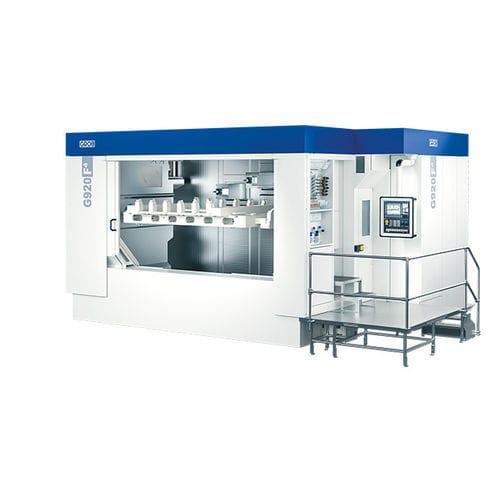

Centro de usinagem CNC de 5 eixos G9 series

verticalHS-A 63para a indústria automóvel

Conceito
Conheça as capacidades de usinagem da série G900 para mega e giga fundidos. O G920F5 oferece usinagem em 5 eixos para contornos complexos; o G920F4 destina-se a operações 4 eixos de alto desempenho. A configuração modular, as opções de fuso e a gestão térmica suportam produções precisas e repetíveis de componentes automotivos e estruturais de grande porte.

Visão geral G920F4 / G920F5
G920F4: otimizado para usinagem 4 eixos precisa, com dois fusos alinhados horizontalmente ou verticalmente e mesa para peças até 2.900 mm de comprimento.
G920F5: adiciona capacidade 5 eixos para geometrias complexas mantendo a mesma plataforma modular.

Características principais

• Eixos lineares X, Y, Z que movem o fuso para alta precisão de posicionamento
• Dinâmica e rigidez de eixos otimizadas para tempos chip-to-chip curtos e corte estável
• Configurações 4 eixos (G920F4) e 5 eixos (G920F5) disponíveis
• Opções de fuso: dois fusos dispostos horizontal ou verticalmente; variante de fuso único disponível
• Gestão térmica projetada para precisão de usinagem
• Projeto modular para flexibilidade de produção e retooling simplificado
• Tamanho máximo da peça (exemplo): Ø 2.000 mm / C 2.900 mm

Automação

• Automação por robô: carregamento frontal ou superior
• Soluções de automação sob medida conforme requisitos de produção
• Carregamento na área de trabalho por pinça dupla para ciclos curtos
• Integração de processos auxiliares: desbaste, lavagem, marcação
• Componentes padronizados permitem instalação rápida e redução do tempo de comissionamento

Gantry linear (opção de automação)

• Carregamento direto automatizado a partir de cima para alta produtividade
• Movimento simultâneo horizontal e vertical aumenta a eficiência de manuseio
• Carregamento superior mantém o acesso ao nível do solo livre
• Versão telescópica opcional para pavilhões com baixa altura

Operações típicas de usinagem

• Bandejas de bateria e componentes estruturais de baterias
• Mega e giga fundidos para aplicações automotivas
• Grandes componentes de carroçaria e peças estruturais

Vídeo / Apresentação
#OneStepAhead — o vídeo de apresentação demonstra as capacidades da série G900 e as opções de processamento para mega e giga fundidos.

Especificações técnicas

• Fabricante: GROB-WERKE GmbH & Co. KG
• Série: G900 (inclui G920F4 e G920F5)
• Usinagem 5 eixos: G920F5
• Usinagem 4 eixos: G920F4
• Configurações de fuso: dois fusos horizontais ou verticais; opção de fuso único
• Mesa / comprimento máximo da peça: até 2.900 mm
• Tamanho máximo da peça (exemplo): Ø 2.000 mm / C 2.900 mm
• Acionamentos de eixos otimizados para alta dinâmica e tempos chip-to-chip reduzidos
• Conceito de gestão térmica para precisão de usinagem
• Projeto modular para flexibilidade de fabricação e fácil retooling
• Opções de automação: robô frontal/superior, pinça dupla, integração de desbaste/ lavagem/marcação, gantry linear com movimento horizontal/vertical simultâneo, versão telescópica
