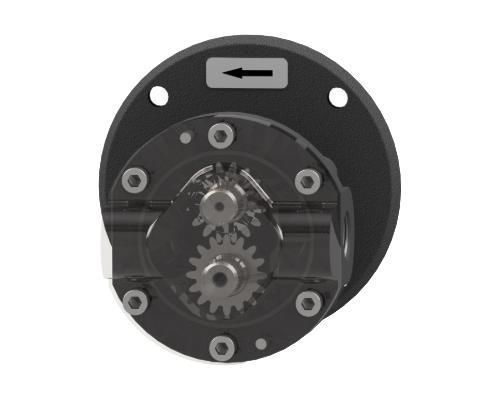

Bomba hidráulica de engrenagem FL-MZ

de engrenagens externasde engrenagens internaselétrica

Visão geral
A série BEKA FL-MZ agrupa bombas de engrenagens concebidas para fornecer óleo e lubrificantes de tipo oleoso com características de lubrificação adequadas. A gama inclui variantes FL (flange), U (pé) e MZ (motor) para aplicações industriais de lubrificação e transferência.

Projeto e conformidade
Certificação ATEX para uso em áreas perigosas. Construção compacta e robusta para reduzir o espaço necessário na instalação e facilitar a manutenção. Motobombas MZ disponíveis em versões horizontais e verticais; MZ horizontais podem ser montadas em reservatório ou máquina e aspirar até 1 m a partir de um cárter de óleo.

Variantes da série

• FL: Bombas flangeadas para acionamento direto por acoplamento (ex.: máquinas-ferramenta, compressores, bombas de alta pressão). Disponíveis para rotação horário ou antihorário; opção de direção de descarga constante.
• U: Bombas de pé; funcionalmente comparáveis às flangeadas, com montagem diferente.
• MZ: Motobombas em construção horizontal ou vertical; versões horizontais adequadas para montagem direta em reservatório ou máquina, altura de sucção até 1 m.

Tipos de engrenagem
Disponíveis como bombas de engrenagem externas e internas. As internas suportam pressões de funcionamento mais elevadas (até 100 bar) e apresentam menor emissão acústica; as externas oferecem ampla faixa de caudal com nível de ruído já reduzido.

Dados técnicos
Princípio de funcionamento | Versão engrenagem externa | Versão engrenagem interna
Saídas | 1 | 1
Volume de entrega Bombas FL | 0,06–65 l/min | 4–32 l/min
Volume de entrega Bombas U | 1–65 l/min | 4–32 l/min
Volume de entrega Bombas MZ | 0,06–65 l/min | 4–32 l/min
Lubrificante | Óleo | Óleo
Temperatura de operação | -20 a +80 °C (-4 a 176 °F) | -5 a +0 °C (23 a 158 °F)
Pressão de operação | Máx. 30 / 35 / 40 bar (435 / 507 / 580 psi) | Máx. 100 bar (1450 psi)
Tensão de alimentação | 230 / 400 V DC
Classe de proteção | IP55

Características / especificações técnicas

• Nome da série: BEKA FL-MZ (variantes FL, U e MZ)
• Opções de engrenagem: Externa e interna
• Saídas: 1
• Faixas de caudal: FL & MZ 0,06–65 l/min (externa); U 1–65 l/min (externa); interna 4–32 l/min
• Lubrificantes compatíveis: Óleo e lubrificantes tipo óleo
• Temperaturas e pressões de operação conforme indicado acima
• Tensão de alimentação: 230 / 400 V DC; Classe de proteção: IP55
• Certificação ATEX para ambientes perigosos
• Projeto compacto; montagem flangeada (FL), de pé (U) ou por motor (MZ); opções MZ horizontais e verticais; MZ horizontais: sucção até 1 m do cárter
