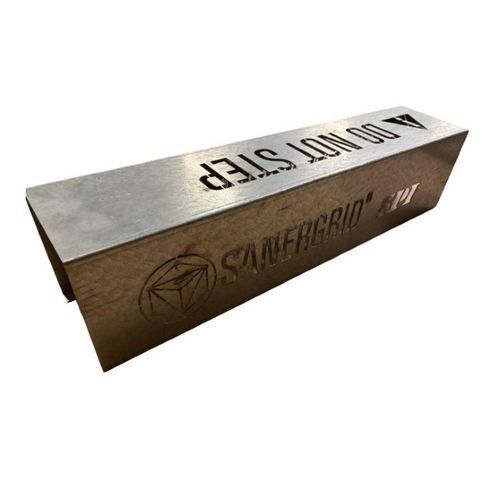

Carcaça de filtro de cartucho BRAD® 600

para hidrocarbonetospara óleoem aço

Apresentação
O BRAD® 600 é uma carcaça de proteção mecânica concebida para reduzir o risco de impactos acidentais nas cartuchos filtrantes e prefiltros SPI PETRO-PIPE®. Protege os filtros e prefiltros, preserva a estanqueidade e o desempenho hidráulico do sistema de filtração e aumenta a segurança nas operações de exploração e manutenção em torno de transformadores, bacias de retenção, skids fotovoltaicos e sistemas BESS.

Descrição do BRAD® 600

• Carcaça em aço galvanizado com revestimento de zinco (Z275): projetada para uso exterior e resistência duradoura às condições ambientais.
• Fabrico por corte a laser e dobragem: processo que garante uma estrutura precisa e robusta, adaptada às exigências no local.
• Design exclusivo SANERGRID®: sem parafusos, sem solda, sem adesivos e sem peças mecânicas, facilitando a instalação e a integridade mecânica.
• Estrutura com resistência a solicitações laterais, verticais e transversais, bem como a impactos acidentais e condições de vento forte.
• Instalação rápida e universal sem modificação da bacia de retenção, da fossa de betão ou do skid fotovoltaico.
• Concebido para não alterar o comportamento hidráulico do sistema de filtração e para ajudar a limitar a exposição direta das cartuchos filtrantes aos raios UV.

Áreas de aplicação

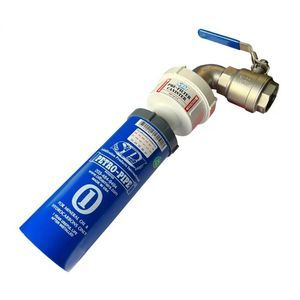

• Proteção de kits de filtração em bacias de retenção de transformadores (óleo dielétrico ou outros hidrocarbonetos).
• Instalações fotovoltaicas e skids de filtração PETRO-PIPE®.
• Sistemas BESS (Battery Energy Storage Systems) e fossas de betão que necessitam de proteção mecânica dos filtros.

Funções e benefícios

• Reduz o risco de quebra das cabeças roscadas em PVC dos cartuchos filtrantes e prefiltros.
• Mantém a estanqueidade do sistema de filtração.
• Preserva o desempenho hidráulico do dispositivo de filtração.
• Assegura as intervenções de manutenção e as passagens frequentes em redor dos equipamentos de filtração.

Instalação

• Afaste ligeiramente as abas da carcaça para permitir a sua inserção sobre o kit de filtração.
• Posicione o BRAD® entre o cotovelo e o prefiltro; mantém-se em posição no kit.
• Instalação possível em novas instalações equipadas com filtros PETRO-PIPE® SPI ou em instalações existentes sem modificação da bacia.

Manutenção

• Manutenção reduzida; inspeção visual periódica recomendada.

Acessórios e opções

• A gama BRAD® está disponível conforme o tipo de cartuchos a proteger (ex.: referências adaptadas às gamas PETRO-PIT® e PETRO-PIPE®).
• Exemplos de referências: BRAD 400 (para PETRO-PIT®) e BRAD 600 (para PETRO-PIPE®).
• Possibilidade de fabrico à medida (BRAD SP) para carcaças adaptadas a configurações específicas.

Características / especificações técnicas

• Peso: 6,6 kg
• Dimensões (C × L × A): 660 × 210 × 210 mm
• Condições de utilização: Exterior, Interior
• Material: Aço (galvanizado com revestimento de zinco Z275)
• Filtração alvo: Óleos dielétricos, Hidrocarbonetos
• Processo de fabrico: corte a laser e dobragem
• Conceção: sem parafusos, sem solda, sem peças mecânicas (resistente a solicitações laterais, verticais e transversais)
