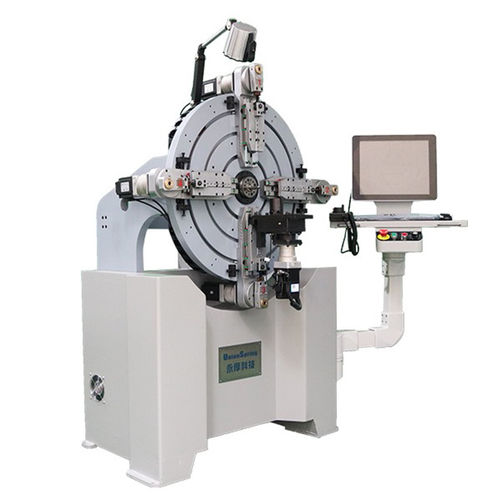

Máquina bobinadeira de arame UN-650

módulo

1. Os 6 eixos da máquina são o eixo de alimentação do fio, o eixo de enrolamento, o eixo de disposição do fio e o eixo do braço (4 eixos). A parte de formação é completada pelo eixo do braço. Cada eixo é independente e inter-relacionado. 2. Dispositivo de alimentação de arame independente, que pode realizar alimentação de arame simples e múltipla, e alimentação de arame de qualquer comprimento 3. O dispositivo de rotação do núcleo está localizado atrás da placa, e o servo é controlado separadamente, o que pode efetuar uma rotação de 360 graus para a frente e para trás 4. O eixo de enrolamento é instalado diretamente no eixo do braço, e existem 2 conjuntos de controlo servo-síncrono. Pode realizar enrolamento para a frente e para trás, enrolamento denso e enrolamento de passo variável, e pode realizar enrolamento de camada única, multi-camada e simples. 5. Adoção de servo importado, acionamento de redutor planetário importado, alta precisão de funcionamento 6. O módulo de alta inteligência do sistema de controlo pode gerar automaticamente códigos de falha. Parâmetro técnico Diâmetro do fio Fio redondo esmaltado ：Φ0.5-3.0mm Fio de cobre plano ≤ 30mm2 2.0MM≤W≤12.0MM 0.3MM≤T≤5.0MM Eixo 6 gama de alimentação do fio 0.1~N+1 Altura dos cabos ≤60mm Eixo livre Max. Comprimento de trabalho ≤60mm Servo de alimentação de fio 2.7kw Servo do eixo de enrolamento 1.0kw Servo do eixo do braço 1.0KW*4 L*W*H 1500*1250*1700(mm) peso 900KG
