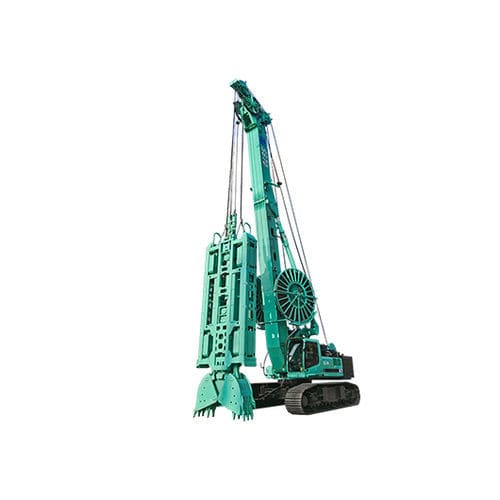

Garra para elevação de cargas de paredes diafragma SG70

eletro-hidráulica

Visão geral

• Fabricante: fornecedor de equipamentos especializados para construção de paredes subterrâneas.
• Baixo consumo e alta eficiência
  O sistema integrado eletromecânico-hidráulico é dimensionado para reduzir o consumo de combustível (≈25 %) e aumentar a eficiência da obra (≈15 %) em comparação com modelos semelhantes.
• Estável e fiável
  Configuração integrada de guinchos duplos com tambor de cabo de fila única para a garra, prolongando a vida útil do cabo. O controlo da alimentação do guincho de mangueira reduz a extrusão e o desgaste, aumentando a vida útil da tubagem da garra até 60 %.
• Projeto orientado ao operador
  Assento com suspensão pneumática e disposição espacial otimizada para melhorar o conforto do operador e facilitar a manutenção.
• Controlo e monitorização digital
  O sistema visual de controlo e monitorização mostra o estado do equipamento e emite alarmes automáticos em caso de anomalia.
• Gestão de dados
  Sistema de gestão digital para registo e armazenamento em tempo real dos parâmetros dinâmicos de construção.

Especificações principais

• Força de extração: 700 kN
• Largura da parede: 0,8-1,5 m
• Profundidade da parede: 90 (standard 75) m

Especificações do produto (tabelas)
Modelo
Largura da parede: 0,8-1,5 m
Força máxima de elevação: 700 kN
Diâmetro da corda: 36 mm
Peso quadro + caçamba: 23-35 t

Parâmetros adicionais do modelo
Profundidade da parede: 90 (standard 75) m
Tração por linha do guincho: 2×350 kN
Velocidade máx. do guincho principal: 75 m/min
Peso da máquina (sem caçamba): 95 t

Parâmetro principal
Altura total: 18.300 mm
Distância do centro do quadro ao centro de rotação da máquina: 4.430 - 5.630 mm
Distância máx. da caçamba ao solo: 5.500 mm
Distância do centro de rotação ao extremo traseiro da máquina: 4.500 mm

Chassis superior: JS80
Motor: Cummins X12 / China III
Potência nominal: 336 kW
Vazão do sistema hidráulico: 2 x 360 + 165 L/min
Velocidade máx.: 2.100 rpm
Pressão do sistema hidráulico: 35 MPa

Chassis retrátil: JT85F
Largura das lagartas: 3.450 - 4.800 mm
Largura da sapata: 800 mm
Velocidade de deslocamento: 1,7 km/h
Comprimento da lagarta: 5.800 mm
Força de tracção: 700 kN
