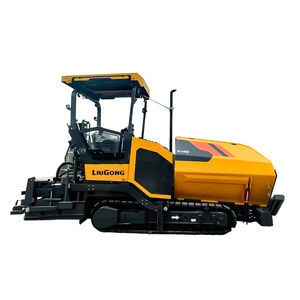

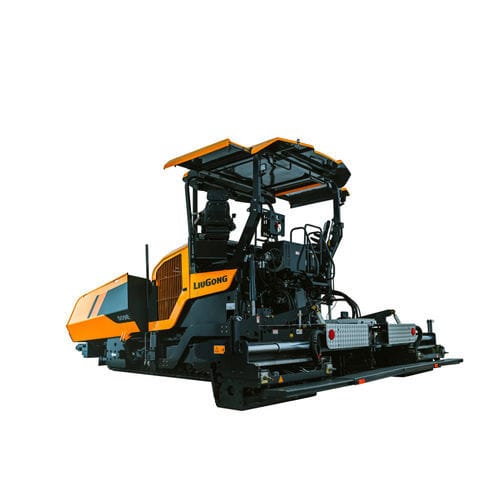

Pavimentadora de asfalto 509E

de esteiraspara veículospara máquina de obras

Descrição do produto

• Sistema de controlo CAN inteligente para definir e monitorizar parâmetros de pavimentação, oferecendo feedback ao operador e controlo preciso.
• Nivelamento automático através de dois transportadores hidráulicos para distribuição uniforme do material na chapa de pavimentação.
• Grande caçamba de 16 t posicionada para reduzir impactos e facilitar o fornecimento de material.
• Grupo motopropulsor eficiente com modo ECO para reduzir o consumo de combustível e custos operacionais (até ~12% conforme condições).

Especificações chave (resumo)
Peso operacional: 27.300 kg
Potência nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
Alcance de largura de pavimentação: 2,5–9,5 m (mecânico) / 3–9 m (hidráulico)
Produtividade teórica: 1000 t/h
Capacidade da caçamba: 16 t
Espessura máxima de pavimentação: 500 mm
Regularidade: ≤2 mm (por 3 m)
Capacidade do depósito de combustível: 350 L
Comprimento: 7.350–7.560 mm (varia conforme configuração)
Largura: 3.540 mm
Altura: 3.960 mm
Velocidade de deslocamento: 0–4 km/h
Velocidade de pavimentação: 0–18 m/min
Capacidade de subida: 20%

Hidráulica — Tabela técnica
Alcance de largura de pavimentação: 3–9 m
Produtividade teórica: 1000 t/h
Modelo do motor: Cummins B7
Velocidade de pavimentação: 0–18 m/min
Capacidade da caçamba: 16 t
Regularidade: ≤2 mm (por 3 m)
Frequência do tamper: 0–30 Hz
Oscilação tamper traseira: 5 mm
Ajuste de coroa: -1~4%
Compacidade de pavimentação (asfalto/solo estabilizado): ≥80%
Comprimento: 7.560 mm
Altura: 3.960 mm
Espessura máxima de pavimentação: 500 mm
Massa operacional: 27,3 t
Potência nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
Velocidade de deslocamento: 0–4 km/h
Capacidade de subida: 20%
Tipo de tamper: Tamper único
Frequência de vibração: 0–45 Hz
Compacidade de pavimentação (asfalto): ≥90%
Capacidade do depósito de combustível: 350 L
Largura: 3.540 mm

Mecânica — Tabela técnica
Alcance de largura de pavimentação: 2,5–9,5 m
Produtividade teórica: 1000 t/h
Modelo do motor: Cummins B7
Velocidade de pavimentação: 0–18 m/min
Capacidade da caçamba: 16 t
Regularidade: ≤2 mm (por 3 m)
Frequência do tamper: 0–30 Hz
Oscilação tamper traseira: 3/5/6/7/8/9 mm
Ajuste de coroa: -1~4%
Compacidade de pavimentação (asfalto/solo estabilizado): ≥80%
Comprimento: 7.350 mm
Altura: 3.960 mm
Espessura máxima de pavimentação: 500 mm
Massa operacional: 22,3 t
Potência nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
Velocidade de deslocamento: 0–4 km/h
Capacidade de subida: 20%
Tipo de tamper: Tamper duplo
Oscilação tamper frontal: 0/3/6/8,5/12 mm
Frequência de vibração: 1–45 Hz
Compacidade de pavimentação (asfalto): ≥90%
Capacidade do depósito de combustível: 350 L
Largura: 3.540 mm

Características técnicas

• Modelo: 509E
• Marca: LiuGong
• Peso operacional: 27.300 kg
• Potência nominal: 169 kW (227 hp / 230 ps) @ 2.000 rpm
• Alcance de largura de pavimentação: 2,5–9,5 m (mecânico) / 3–9 m (hidráulico)
• Produtividade teórica: 1000 t/h
• Capacidade da caçamba: 16 t
• Espessura máxima de pavimentação: 500 mm
• Regularidade: ≤2 mm (por 3 m)
• Capacidade do depósito de combustível: 350 L
• Comprimento: 7.350–7.560 mm (varia conforme configuração)
• Largura: 3.540 mm
• Altura: 3.960 mm
• Velocidade de deslocamento: 0–4 km/h
• Velocidade de pavimentação: 0–18 m/min
• Capacidade de subida: 20%
• Tipo de tamper: Único (hidráulico) ou Duplo (mecânico)
• Frequências de vibração / tamper: ver tabelas técnicas (0–45 Hz / 1–45 Hz; tamper 0–30 Hz)
