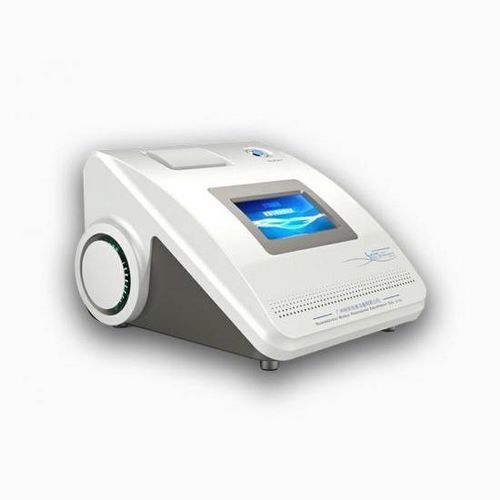

Testador de estanqueidade por queda de pressão absoluta AUTO GBM-D1

de pressãode alta pressãode corrente de fuga

Introdução do instrumento
O ensaiador inteligente de desempenho de vedação GBM-D1 pressuriza amostras para avaliar a resistência do selante e a integridade da embalagem. Suporta métodos de ensaio de ruptura, vazamento (decadência de pressão), fluência e método de bolha, sendo adequado para embalagens flexíveis, rígidas, porosas e filmes laminados em alumínio usados em alimentos, farmacêutico e aplicações industriais. Oferece modos de ensaio múltiplos, acessórios opcionais e conformidade com normas ASTM, ISO e GB/YY.

Norma

• ASTM F1140 Blasting and Creep of Flexible Barrier Packaging (Unrestrained)
• ASTM F2054 Rupture Test (with Limiting Plate)
• ASTM F2095 Pressure Decay Leak Test (unrestrained or with restrained plate)
• ASTM F2096 Bubble Leak Test (with water tank)
• ISO 11607 Packaging for Terminally Sterilized Medical Devices
• YY/T 0681.3 Test methods for packaging of sterile medical devices - Part 3: Resistance to internal pressure damage of unconstrained packaging
• YY/T 0681.5 Test methods for packaging of sterile medical devices - Part 5: Detection of gross leakage by internal pressure method (bubble method)
• YY/T 0681.9 Test methods for packaging of sterile medical devices - Part 9: Seal burst test of flexible packaging by internal air pressure method of restraint plate
• GB/T 17876 Packaging Containers Plastic Anti-theft Bottle Caps

Princípio de ensaio
O ensaiador aplica pressão de ar controlada à amostra, até o estouro ou até um nível de pressão especificado, para avaliar a estanqueidade. Os ensaios permitem quantificar pressão de ruptura, decadência de pressão, tempo até falha sob pressão sustentada e vazamentos visíveis (bolhas). Os resultados são apresentados com pressão de ensaio, tempo de manutenção, localização da embalagem e posição do vazamento.

Método de ensaio

• Ensaio de ruptura: A pressão aumenta continuamente até que a embalagem se rompa. (Compatível com ASTM F1140, ASTM F2054, YY/T 0681.3, YY/T 0681.9)
• Ensaio de vazamento: Inflar até uma pressão predefinida e manter pelo tempo de ensaio; depois realizar a medição de decadência/vazamento. Os testes podem ser não restritos ou com placa de contenção. (Compatível com ASTM F2095, ISO 11607-1)
• Ensaio de fluência: Manter pressão constante próxima ao limite de ruptura para avaliar desempenho do selo ao longo do tempo; modo opcional fluência até a falha. (ASTM F1140, YY/T 0681.3)
• Ensaio de bolha: Submergir a embalagem em água, pressurizar à pressão definida e observar emissão de bolhas durante o tempo de manutenção. (ASTM F2096, YY/T 0681.5)

Parâmetros técnicos

• Modelo / Nº do item: AUTO GBM-D1
• Faixa de ensaio: 0,1 kPa ~ 1 MPa (capacidade de alta pressão até 1,6 MPa para ensaios específicos)
• Resolução: 0,1 kPa
• Precisão de ensaio: 0,1 kPa
• Tempo de ensaio: 1 ~ 1000 s
• Tipos de ensaio suportados: Ruptura, Vazamento (decadência de pressão), Fluência, Método de bolha
• Embalagens aplicáveis: Flexível, Semi-plástico, Totalmente plástico, filmes compósitos, blisters, mangueiras, tampas
• Pressão de alimentação de ar requerida: 0,5 ~ 0,9 MPa
• Dimensões (L×P×A): 400 × 415 × 272 mm
• Alimentação: AC 220V, 50Hz; Potência: 150W
• Peso: 10 kg

Aplicação
Indicado para ensaios de ruptura por pressão, vazamento e fluência em diversos materiais e formatos de embalagem usados nos setores alimentício, farmacêutico, cosmético e industrial. Exemplos: sacos compósitos plásticos, laminados alumínio-plástico, blisters, mangueiras (creme dental, cosméticos, pomadas), embalagens seladas em três lados e tampas anti-roubo.

Outras aplicações: verificação de vedação de válvulas de aerossol, ensaios de alta pressão (até 1,6 MPa em configurações específicas) e verificação de tampas e latas de fácil abertura.

Especificações técnicas

• Modelo / Nº do item: AUTO GBM-D1
• Faixa de ensaio: 0,1 kPa ~ 1 MPa
• Resolução: 0,1 kPa
• Precisão de ensaio: 0,1 kPa
• Intervalo de tempo de ensaio: 1 a 1000 s
• Tipos de ensaio suportados: Ruptura, Vazamento (decadência de pressão), Fluência, Método de bolha
• Embalagens aplicáveis: Flexível, Semi-plástico, Totalmente plástico, filmes compósitos, blisters, mangueiras, tampas
• Pressão de alimentação de ar: 0,5 ~ 0,9 MPa (capacidade de alta pressão até 1,6 MPa para certos ensaios)
• Dimensões (L×P×A): 400 × 415 × 272 mm
• Alimentação: AC 220V, 50Hz; Potência: 150W
• Peso: 10 kg
