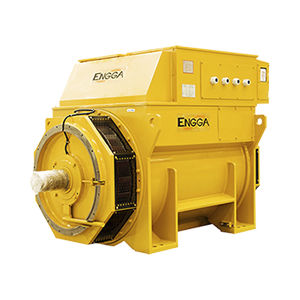

Alternador trifásico GS series

sem escovasde ímãs permanentes4 polos

1）Electrical Desempenho Características Técnicas Estator de Gerador de Alta Tensão O estator classe F é envolto com fita de mica epoxi de classe F e prensado com molde. A bobina do estator classe H é operada com a tecnologia de isolamento de classe H madura e impregnada em sistema VPI (impregnação por pressão a vácuo). Tanto a bobina do estator classe F como a classe H são processadas com tratamento anti-corona. Entretanto, a bobina do estator é projetada com uma estrutura de fenda inclinada para reduzir efetivamente a onda harmônica. Aumentar a resistência mecânica na extremidade do enrolamento do estator para prevenir e suportar eficazmente a deformação na extremidade do estator causada pela carga repentina ou curto-circuito. Rotor de Gerador de Alta Tensão A estrutura triplamente isolada da bobina do rotor pode efetivamente melhorar o giro do rotor para girar e o isolamento entre camadas, a capacidade à prova de umidade e de anticorrosão. Ele irá melhorar a resistência mecânica na extremidade do enrolamento para evitar que o enrolamento do rotor se deforme sob alta velocidade de rotação. Assim, a vida útil, confiabilidade e adaptabilidade ambiental do gerador também é substancialmente melhorada. O retificador rotativo é projetado como uma estrutura de duas seções que é conveniente para a manutenção e não requer qualquer derrubamento do gerador. Enrolamento A opção de passo 5/6 ou 2/3 pode diminuir o conteúdo da onda harmônica de tensão e é adequada para aplicação de cargas não lineares. A configuração padrão é sensor de temperatura, PT100 e aquecedor de espaço. Gama de potências A faixa de potência do gerador de alta tensão ENGGA é de 400kW a 10000kw. Faixa de Voltagem A tensão padrão é de 3kV a 13,8kV. A tensão especial está disponível de acordo com a exigência do cliente.
