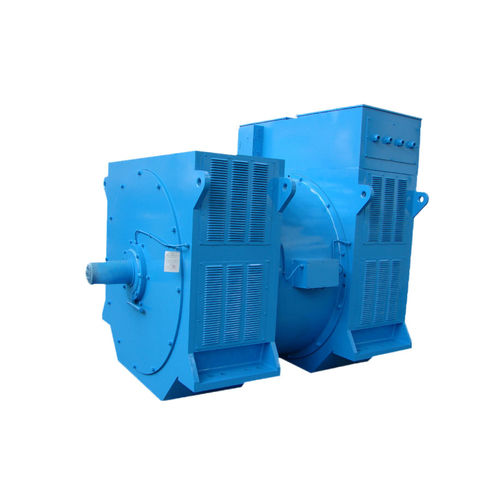

Alternador trifásico Z series

sem escovasPMG6 polos

1) Características Técnicas Isolamento e Protecção O sistema de isolamento padrão do gerador de baixa tensão é de classe H. O sistema de isolamento padrão do gerador de média/alta tensão de média velocidade é de classe F enquanto que a classe H é opcional. Adotando pintura de isolamento de alta qualidade e tehnologia de impregnação avançada com proteção de isolamento de múltiplas camadas para o conjunto estator e rotor, ele garante plenamente o gerador pode suportar condições ambientais adversas. Estrutura de enrolamento do estator patenteado (SWS) de Baixa Tensão Generator： Melhorar a resistência de isolamento entre fases no final do enrolamento para proteger qualquer problema de curto-circuito entre cada fase. Aumentar a resistência mecânica no final do enrolamento para prevenir e suportar eficazmente a deformação no final do estator causada por carga súbita ou curto-circuito. Estrutura de Isolamento do Rotor Patente (RIS) de Baixa Tensão Generator： A estrutura patenteada de isolamento triplo da bobina do rotor pode efetivamente melhorar o giro do rotor para girar e o isolamento entre camadas, de acordo com a capacidade à prova de umidade e anti-corrosão, a vida útil, confiabilidade e adaptabilidade ambiental dos geradores também é substancialmente melhorada. Estator do Gerador de Alta Tensão ： A bobina do estator classe F é enrolada com fita de mica epoxi classe F e prensada com molde. A bobina do estator classe H é operada com a tecnologia de isolamento de classe H amadurecida e impressa em sistema VPI (impregnação a vácuo e pressão). Tanto a bobina do estator classe F como a classe H são processadas com tratamento anti-corona. Entretanto, a bobina do estator é projetada com uma estrutura de fenda inclinada para reduzir efetivamente a onda harmônica.
