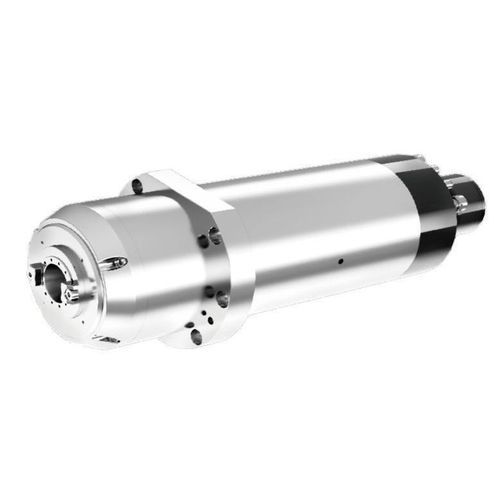

Fuso de gravação DGZYX-12024

de fresagemde acionamento magnéticoBT 30

Visão geral
Esta versão DGZYX-12024 combina acionamento por ímã permanente com interface mecânica de troca de ferramenta BBT30. Com torque máximo de 22 Nm e velocidade máxima de 24.000 rpm, é adequada para máquinas-ferramenta que não requerem liberação automática da ferramenta pelo lado do fuso.

Especificações básicas
Diâmetro de montagem: Φ120 mm
Velocidade nominal: 9.000 rpm
Velocidade máxima: 24.000 rpm
Potência nominal (S1): 7,5 kW
Torque nominal (S1): 7,9 Nm
Torque máximo: 22 Nm

Dados técnicos
Modelo do fuso: DGZYX-12024/7.5-BFEWVM
Tensão nominal (V): 220/380 (selecionável)
Tipo de motor: Motor de ímã permanente
Rolamento frontal: 7009*2
Método de lubrificação: Lubrificação a graxa
Tipo de porta-ferramenta: BBT30
Refrigeração através do fuso: Nenhuma
Método de troca de ferramenta: Troca mecânica de ferramenta

Características / especificações técnicas

• Modelo: DGZYX-12024/7.5-BFEWVM
• Tipo de acionamento: Motor de ímã permanente
• Diâmetro de montagem: 120 mm
• Potência nominal (S1): 7,5 kW
• Torque nominal (S1): 7,9 Nm
• Torque máximo: 22 Nm
• Velocidade nominal: 9.000 rpm
• Velocidade máxima: 24.000 rpm
• Tensão nominal: 220/380 V (selecionável)
• Rolamento frontal: 7009*2
• Lubrificação: Graxa
• Interface de ferramenta: BBT30
• Troca de ferramenta: Mecânica
• Refrigeração através do fuso: Nenhuma
