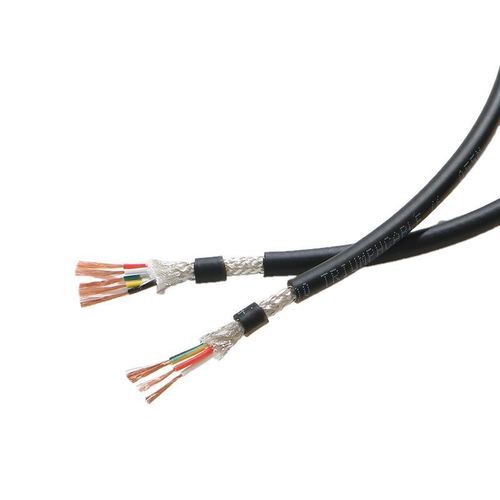

Cabo montado de controle TRVVP

de sinalmulticondutormultifilamentos

Âmbito de aplicação
Cabos de sinal de controlo para ligação de sistemas de comando de robôs (robôs de soldadura por arco, robôs de soldadura por pontos, robôs de montagem, robôs de pintura, robôs de manuseio, robôs de exploração subaquática, robôs de gravação, robôs de paletização e outros tipos de robôs). Adequado para instalações sujeitas a curvaturas repetidas severas, aplicações em correntes porta‑cabos e ambientes com interferência eletromagnética gerada por motores e equipamentos.

Características do produto

• Superfície exterior flexível, resistente à abrasão e a cortes
• Retardante de chama conforme IEC 60332‑1‑2; resistente a óleos conforme EN 60811‑404
• Velocidade máxima de deslocamento: ≤ 3 m/s
• Raio de curvatura: percurso < 10 m → 4×D; percurso ≥ 10 m → 7.5×D (D = diâmetro exterior do cabo)
• Concebido para funcionamento em corrente porta‑cabos: vida útil > 20 milhões de ciclos

Estrutura do produto

• Condutor: cobre nu ultrafino, multifilar (com núcleo de tracção), conforme IEC 60228
• Isolamento: isolamento de núcleo TPE categoria 6
• Capa exterior: PUR, cinzento (RAL 7001)
• Enrolamento: < 8 condutores — enrolamento em feixe; ≥ 8 condutores — enrolamento em grupos em torno do núcleo de reforço

Especificações técnicas
Marcação dos condutores: condutores pretos com numeração branca de acordo com DIN VDE 0293
Resistência do condutor: conforme IEC 60228 Classe 6
Condutor de proteção: G = inclui condutor de proteção amarelo‑verde; X = sem condutor de proteção amarelo‑verde

Tabela de parâmetros
Secção (mm²) | Diâmetro exterior do cabo (mm) | Diâmetro do condutor (mm) | Resistência do condutor a 20°C (Max, Ω/km) | Espessura isolamento (mm) | Espessura capa (mm) | Tensão nominal (V)
3*0.2 | 5.4±0.2 | 1.3 | 92.3 | 0.4 | 1.0 | 300/300V
3*0.3 | 5.6±0.2 | 1.5 | 69.2 | 0.5 | 1.0 | 300/300V
3*0.5 | 6.5±0.2 | 1.8 | 39 | 0.5 | 1.0 | 300/300V
3*0.75 | 7.5±0.2 | 2.1 | 26 | 0.6 | 1.1 | 300/300V
3*1.0 | 8.1±0.2 | 2.4 | 19.5 | 0.6 | 1.1 | 300/300V
3*1.5 | 9.1±0.2 | 2.8 | 13.3 | 0.7 | 1.2 | 300/300V
3*2.5 | 10.9±0.2 | 3.4 | 7.98 | 0.8 | 1.3 | 300/300V

Características / especificações técnicas

• Material do condutor: cobre nu multifilar ultrafino (IEC 60228)
• Material de isolamento: TPE categoria 6
• Material da capa: PUR (cinzento RAL 7001)
• Tensão nominal: 300/300 V
• Orientação raio de curvatura: 4×D para percurso <10 m; 7.5×D para percurso ≥10 m
• Velocidade máxima de deslocamento: ≤ 3 m/s
• Resistência à chama: IEC 60332‑1‑2; Resistência a óleos: EN 60811‑404
• Projetado para aplicações em corrente porta‑cabos com ciclos elevados de flexão (vida útil >20 milhões de ciclos)
