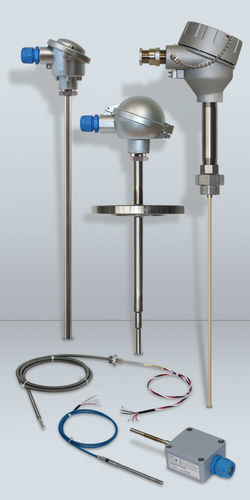

Sensor de temperatura RTD

de termoparcom roscafios desencapados

Visão geral do produto

Uso previsto
Medição de temperatura em atmosferas potencialmente explosivas (zonas de gás e poeira).

Certificação
Certificado de acordo com a Diretiva ATEX 2014/34/UE.

Sensores de temperatura
Sensores antideflagrantes disponíveis como detectores de temperatura resistivos (RTD) ou termopares, em versões mineral-isoladas, tubulares ou de cabo, e variantes multiponto conforme a aplicação.

Tipos de proteção contra ignição (seleção)

• Ex i (Séries R0/T0 a R8/T8): Certificados para ligação a circuitos intrinsecamente seguros categoria ia. Limites elétricos: Ui = 30 VDC, Ii = 101 mA, Pi = 750 mW.
• Ex d (Série R9/T9): Invólucro à prova de chama para aplicações de alta temperatura. Limites elétricos: Umax = 5 V, Imax = 2 mA; adequado para medições até 1800 °C (dependendo da série).
• Ex e (Séries RE4/TE4, RE5/TE5, RE6, RE7, RE8/TE8): Segurança aumentada. Limites elétricos: Umax = 30 V, IN = 2 mA, Pmax = 102 mW. É necessário um limitador de corrente para proteção contra sobrecarga (Imax = 1,7 × IN; IN segundo IEC 60127).
• Ex ec / Ex tc (Séries RX/TX, RN/TN): Tipos adicionais de proteção e projetos especiais incluídos na gama de produtos.

Áreas de aplicação

• Agricultura
• Indústria automóvel
• Indústria química
• Medidas de controlo
• Produção de energia
• Indústria alimentícia
• Manuseio de hidrogénio
• Laboratórios e indústria farmacêutica
• Líquidos
• Máquinas e equipamentos
• Tubagens
• Indústria do plástico
• Construção naval
• Tanques e recipientes
• Processos tecnológicos
• Tratamento de resíduos e reciclagem

Zonas Ex (definição)
Zona 0: Área onde uma atmosfera explosiva de gases ou vapores inflamáveis está presente continuamente ou por longos períodos.
Zona 1: Área onde é provável a ocorrência de uma atmosfera explosiva em operação normal.
Zona 2: Área onde é improvável a ocorrência de uma atmosfera explosiva em operação normal e, se ocorrer, apenas de forma ocasional e por curto período.
Zona 20: Área onde uma nuvem de pó combustível no ar está presente continuamente ou por longos períodos.
Zona 21: Área onde é provável a ocorrência de uma nuvem de pó combustível em operação normal.
Zona 22: Área onde é improvável a ocorrência de uma nuvem de pó combustível em operação normal e, se ocorrer, apenas de forma ocasional e por curto período.

Séries de produto ATEX

• Série R0/T0 (Ex i): Inserções de medição intrinsecamente seguras Ø 3 mm, 4,5 mm, 6 mm; variantes com bloco de terminais ou cabos livres. Uso em áreas Ex com termopoço de proteção ou caixa de ligação adequada (mín. IP54).
• Séries R1/T1 a R3/T3 (Ex i): Tubos de proteção com espessura de parede ≥ 1 mm para separação de zonas (Zona 0/20); pontas cónicas disponíveis para reduzir o tempo de resposta térmico; conexões de processo normalizadas ou mangas de solda.
• Séries R4/T4 (Ex i) e RE4/TE4 (Ex e): Projetadas para Zona 1 (gás) e Zona 21 (pó); tubos de proteção fechados para tempos de resposta curtos; variantes sem conexão, com conexões ajustáveis ou soldadas permanentemente. As conexões de processo não garantem separação de zona.
• Séries R5/T5 (Ex i) e RE5/TE5 (Ex e): Inserções de medição sem tubo de proteção adicional; diâmetros Ø 3 / 4,5 / 6 mm; conexões roscadas fixas ou conexões de compressão; aprovações Ex: Ex i Zona 1 e Ex e Zona 1/21.
• Séries R6/T6 e RE6 (Ex e): Sensores de cabo compactos, em formato tubular ou mineral-isolado; flexíveis e adequados para locais de difícil acesso; Ex i Zona 1, Ex e Zona 1/21.
• Séries R7/T7 e R8/T8: Sensores de cabo com aprovações alargadas (incluindo Zona 0 / 20); versões rectas, anguladas ou mineral-isoladas; separação de zona via prensa-cabos IP67 aprovados.
• Série R9/T9 (Ex d): Sensores de alta temperatura com invólucro à prova de chama; medições até 1800 °C (dependendo da série); conjuntos de protecção em cerâmica ou metal.
• Séries RN/TN (Ex ec), RT/TT (Ex tc), RX/TX (Ex i): Projetos especiais para Ex ec (Zona 2), Ex tc (Zona 22) e aparelhos passivos personalizados (Ex i, Zona 1); opções tube-skin e multiponto.

Sensores ATEX com revestimento condutor
São oferecidas armaduras de proteção revestidas para ambientes quimicamente agressivos e exigências elevadas de protecção antideflagrante. Os revestimentos apresentam propriedades dissipativas eléctricas para aumentar a vida útil do sensor.

• PFA ultra+ (cinzento claro): Espessura ≈ 500–700 µm; conforme FDA/UE para contacto alimentar até ≈ 180 °C; adequado para vácuo; resistência térmica até ≈ 210 °C (antiaderente) e ≈ 150 °C para protecção química conforme substâncias usadas.
• E-CTFE (preto): Espessura ≈ 500–700 µm; não conforme FDA; adequado para vácuo; resistência térmica até ≈ 120 °C dependendo dos produtos químicos; aplicável às zonas 0/1/2 e 20/21/22 com restrições de processo.
• adcoat 33/2100 D: Espessuras ≈ 180–300 µm ou 720–1200 µm; resistente até 260 °C; adequado para vácuo; não conforme FDA.

Especificações técnicas / características

• Certificação: ATEX 2014/34/UE.
• Uso previsto: Medição de temperatura em atmosferas potencialmente explosivas (gás e pó).
• Tipos de sensor: RTD e termopares; formatos mineral-isolado ou tubular; sensores de cabo e variantes multiponto.
• Diâmetros típicos dos insertos: 3 mm, 4,5 mm, 6 mm.
• Limites eléctricos Ex i: Ui = 30 VDC, Ii = 101 mA, Pi = 750 mW.
• Limites Ex d: Umax = 5 V, Imax = 2 mA; aprovações de alta temperatura até 1800 °C para séries específicas.
• Limites Ex e: Umax = 30 V, IN = 2 mA, Pmax = 102 mW; é necessário limitador de corrente (Imax = 1,7 × IN).
• Grau de protecção: ex. min. IP54 para certas instalações; prensa-cabos IP67 para separação de zona em algumas séries.
• Espessura de parede para separação de zona: ≥ 1 mm para séries R1–R3.
• Opções de revestimento: PFA ultra+, E-CTFE, adcoat 33/2100 D com espessuras e resistências indicadas.

Nota sobre montagem e separação de zonas
O uso em áreas Ex requer armaduras de proteção ou caixas de ligação adequadas. Algumas conexões de processo não constituem separação de zona; a implementação correta é da responsabilidade do instalador ou operador.
