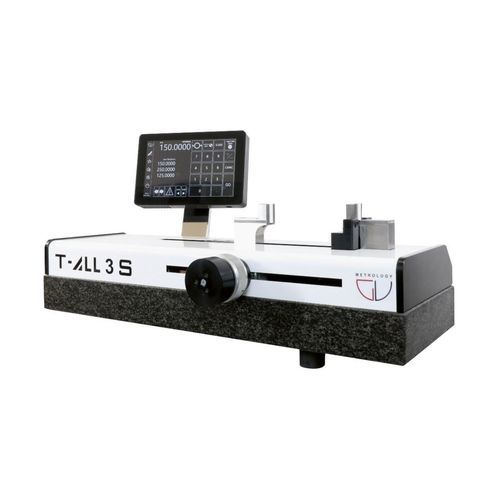

Banco de calibração de distância T-ALL series

de comparadores analógicospara balançade alta precisão

Product subtitle
O T-ALL é um banco apto para oficina para ajuste, pré-ajuste e calibração que integra uma função de medição patenteada para verificações rápidas em linha.

Product overview
O T-ALL atualiza a família TR com uma alça pré-carregada que realiza medições durante a operação manual. Projetado para medir amostras de produção, instrumentos manuais e padrões no chão de fábrica ou em sala metrológica.

Suitable for setting internal and external measuring tools, such as:

• Calibres de furo de dois pontos
• Micrómetros externos
• Paquímetros vernier e digitais
• Calibres de profundidade
• Indicadores e comparadores
• Medição de blocos-padrão e plugues lisos/rosqueados

Optional & Accessories

• Placa profissional flutuante para plugues
• Placa ajustável para blocos-padrão
• Bigornas em aço endurecido (planas ou esféricas)
• Mesa de suporte móvel profissional
• Certificado ILAC / equivalente
• Par de bigornas em aço endurecido
• Leitor de código de barras para recuperação de valores
• Suportes adaptativos para instrumentos grandes

Advantages

• Executa todas as funções do TR e adiciona medições rápidas e precisas em ambiente de produção
• Permite verificações e calibrações internas de blocos-padrão e plugues
• Medições objetivas devido a bigornas em aço endurecido e pré-carga controlada

Electronics

• Ecrã tátil de 10 polegadas
• Conectividade com PC via Ethernet/USB
• Armazenamento e recuperação de posições (OD + ID)
• Suporte para leitor de código de barras
• Adaptação de posição segundo material/temperatura

Technical specifications
T-ALL SERIE R
Intervalo de medição ID (mm): 260, 560, 960, 1500, 2000, 3000
Intervalo de medição OD (mm): 300, 600, 1000, 1540, 2040, 3040
Peso (Kg): 75, 100, 180, 450, 650, 1500
Interface: ETHERNET / USB
Erro máximo admissível (µm): 3 µm + L/300
Repetibilidade (µm): 1
Resolução (µm): 1
Temperatura de trabalho (°C): 10 – 35

T-ALL SERIE S
Erro máximo admissível (µm): 1,5 µm + L/500
Repetibilidade (µm): 0,8
Resolução (µm): 0,5
Temperatura de trabalho (°C): 10 – 35

T-ALL SERIE P
Erro máximo admissível (µm): 1 µm + L/500
Repetibilidade (µm): 0,5
Resolução (µm): 0,1
Temperatura de trabalho (°C): 20 ± 1

Characteristics / technical notes

• Função: banco para ajuste, pré-ajuste e calibração com função de medição patenteada
• Alça pré-carregada para medições manuais
• Opera em instrumentos internos e externos, contatos de 2 e 3 pontos
• Memória de posições e interface PC/impressora
• Opções disponíveis para uso em oficina ou laboratório (mesa móvel, certificados, bigornas, leitor de códigos)
