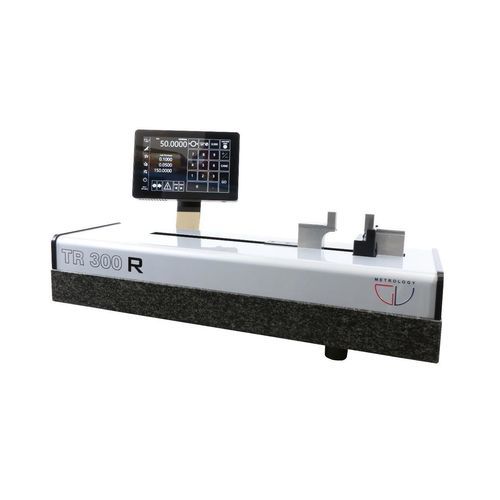

Banco de calibração multifuncional TR series

de deslocamentode distânciadigital

Visão geral do produto
O TR é uma bancada de pré‑ajuste concebida para ambientes de oficina e calibração. Cerca de 80% das unidades são instaladas ao lado de centros de usinagem e 20% são usadas como padrões de calibração. O TR simplifica o pré‑ajuste de calibres de 2 pontos (ID/OD) e 3 pontos, substituindo vários anéis mestres e blocos padrão. Adaptadores patenteados reduzem o erro de posicionamento e aumentam a velocidade de ajuste. Introduza a dimensão no teclado e a carroçaria móvel posiciona‑se automaticamente e mantém a posição durante a medição.

Aplicações

• Ajuste de ferramentas de medição internas e externas (ID/OD)
• Calibres internos de 2 pontos
• Micrómetros externos e comparadores de 2 pontos
• Micrómetros de 3 pontos
• Calibres de profundidade e paquímetros
• Instrumentos universais: Sunnen, Dorsey, Mueller, Mitutoyo, Insize, Bowers, Kroeplin

Optional & Acessórios

• Mesa de apoio móvel profissional
• Certificado ILAC / autoridade equivalente
• Par de bigornas em aço endurecido
• Leitor de código de barras para recuperação de valores
• Suportes adaptativos para posicionamento de instrumentos grandes

Vantagens

• Reduz o tempo em operações de anulação e pré‑ajuste
• Substitui anéis mestres e blocos padrão — equivalência micrón por micrón
• Melhora a precisão do pré‑ajuste através de entrada numérica
• Azimute mais simples: um ponto de referência fixo e operação mãos‑livres reduzem o erro do operador
• Adaptadores patenteados guiam os instrumentos e permitem trabalho em blocos cerâmicos
• A dureza cerâmica assegura durabilidade
• Se certificado, o TR pode funcionar como Referência Primária para calibração interna
• Leitor de código de barras para recuperação rápida de posições

Eletrónica

• Ecrã tátil de 10 polegadas
• Teclado alfanumérico e entrada numérica
• Conectividade a PC via Ethernet e USB
• Armazenamento de dados e recuperação de posições
• Adaptação de posição a material/temperatura

TR SERIE R (table)
Alcance de medição ID (mm (in)): 300 (12), 600 (23), 1000 (40), 1500 (60), 2000 (80), 3000 (120), 4000 (160), 5000 (200). Alcance OD (mm): 340, 640, 1040, 1540, 2040, 3040, 4040, 5040. Peso (kg): 75, 100, 180, 320, 400, 500, 750, 930. Interface: ETHERNET/USB. Erro máximo admissível (µm): 3 µm + L/300. Repetibilidade (µm): 1. Resolução (µm): 1. Temperatura de trabalho (°C): 10–35.

TR SERIE S (table)
Tamanhos disponíveis (mm): 300, 600, 1000, 1500, 2000, 3000, 4000, 5000. Erro máximo admissível (µm): 1,5 µm + L/500. Repetibilidade (µm): 0,8. Resolução (µm): 0,5. Temperatura de trabalho (°C): 10–35.

TR SERIE P (table)
Tamanhos disponíveis (mm): 300, 600, 1000. Erro máximo admissível (µm): 1 µm + L/500. Repetibilidade (µm): 0,5. Resolução (µm): 0,1. Temperatura de trabalho (°C): 20 ± 1.

Especificações técnicas

• Nome / modelo: TR
• Marca: GV METROLOGY
• Função: bancada de pré‑ajuste para 2‑pontos (ID/OD) e 3‑pontos; substitui anéis e blocos padrão
• Posicionamento: entrada numérica com posicionamento automático do carro e retenção de posição
• Adaptadores: adaptadores patenteados para guiar instrumentos, utilizáveis em blocos cerâmicos
• Interface: Ethernet / USB
• Eletrónica: ecrã tátil 10", conectividade PC, armazenamento de dados, leitor de código de barras, adaptação material/temperatura
• Série R — Alcance ID: 300–5000 mm. Erro máximo: 3 µm + L/300. Repetibilidade: 1 µm. Resolução: 1 µm.
• Série S — Erro máximo: 1,5 µm + L/500. Repetibilidade: 0,8 µm. Resolução: 0,5 µm.
• Série P — Erro máximo: 1 µm + L/500. Repetibilidade: 0,5 µm. Resolução: 0,1 µm.
• Acessórios: mesa móvel, certificado ILAC/equivalente, bigornas endurecidas, leitor de código de barras, suportes adaptativos.
