Banco de medição manual T-SHAFT MAN

para eixo

Visão geral

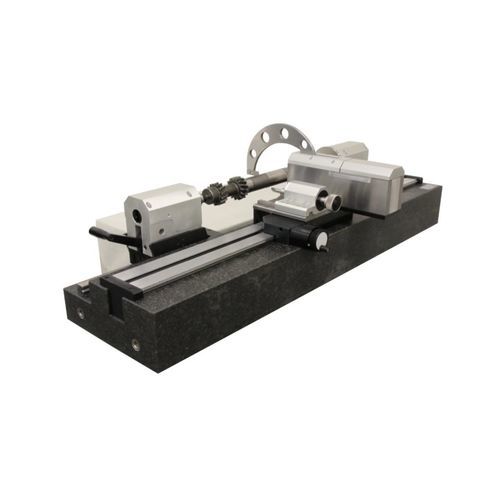

T-SHAFT MAN é um banco de medição manual concebido para inspeções rápidas de eixos na oficina. Os eixos de diâmetro (X) e comprimento (Z) são posicionados e acionados pelo operador; a repetibilidade é garantida por um sistema mecânico dedicado. Disponível em GM500 e GM1000, personalizável conforme especificações do cliente.

Tipo de produto
Máquina de medição manual para eixos

Tabela técnica
T-SHAFT MAN | | GM500 | GM1000
Intervalo de medição, comprimento Z | mm | 0-500 | 0-1000
Intervalo de medição, diâmetro X | mm | 1-120 | 1-150
Erro máximo admissível, comprimento Z | µm | 4 + L(mm)/100 | 4 + L(mm)/100
Erro máximo admissível, diâmetro X | µm | 3 + D(mm)/100 | 3 + D(mm)/100
Repetibilidade, comprimento Z (2s) | µm | ≤4 | ≤4
Repetibilidade, diâmetro X | µm | ≤3 | ≤3
Resolução, comprimento Z | mm | 0.001 | 0.001
Resolução, diâmetro X | mm | 0.001 | 0.001
Força de medição Z; X | N | manual | manual
Peso máximo do eixo | Kg | 25 | 45
Peso do instrumento | Kg | 200 | 390

Características / especificações técnicas

• Modelos: GM500 (Z 0–500 mm) e GM1000 (Z 0–1000 mm)
• Intervalo de medição diâmetro (X): GM500 = 1–120 mm; GM1000 = 1–150 mm
• Erro máximo admissível (comprimento Z): 4 + L(mm)/100 µm (ambos os modelos)
• Erro máximo admissível (diâmetro X): 3 + D(mm)/100 µm (ambos os modelos)
• Repetibilidade (comprimento Z, 2s): ≤4 µm; Repetibilidade (diâmetro X): ≤3 µm
• Resolução em ambos os eixos: 0.001 mm
• Força de medição nos eixos Z e X: manual
• Peso máximo da peça: GM500 = 25 Kg; GM1000 = 45 Kg
• Peso do instrumento: GM500 = 200 Kg; GM1000 = 390 Kg
• Desenhado para medições rápidas em oficina, com opções de configuração conforme cliente
