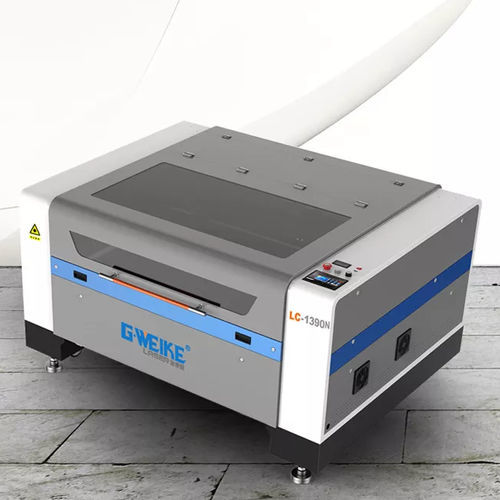

Máquina de corte e gravação a laser CO2 LC1390N

a laser 2Dpara acrílicopara MDF

Visão geral
Cortador e gravador a laser CO2 industrial para materiais não metálicos, com área de trabalho de 1300 × 900 mm, elevação Z motorizada de 180 mm com autofoco de um toque e tubos CO2 selados RECI opcionais (80–150 W). Projetado para corte e gravação repetíveis em produção de acrílico, madeira, MDF, couro, papel e embalagens de pequeno lote, com passagem em quatro lados para peças sobredimensionadas ou painéis longos.

Principais características

• Elevação eletrônica: percurso Z motorizado de 180 mm que se adapta a espessuras e dispositivos; autofoco de um toque reduz ajustes manuais.
• Focalização automática: distância focal consistente para melhor rendimento e repetibilidade entre turnos.
• Portas passantes em quatro lados: suporte a peças sobredimensionadas e cortes em etapas de painéis longos.
• Guias lineares HIWIN (Taiwan): guias de elementos rolantes para alta precisão de posicionamento e baixo desgaste.
• Componentes de segurança e fim de curso OMRON: componentes industriais para acionamento confiável e vida útil prolongada.
• Tubo laser CO2 selado RECI (opcional 80/100/130/150 W): feixe estável e alta densidade de energia focal para bordas acrílicas polidas e gravação nítida.
• Controle Wi‑Fi: revisão remota de parâmetros e diagnóstico; um PC pode gerenciar várias máquinas.
• Lentes ópticas II‑VI e espelhos banhados a ouro: lentes asféricas de alta transmitância e espelhos para melhor transmissão do feixe.
• Motores de passo Leadshine: baixo ruído, aceleração suave e posicionamento confiável.
• Ventilador de exaustão com botão único: controle independente para evitar funcionamento ocioso e gerir a exaustão.
• Duplas plataformas: mesa colmeia para gravação/peças pequenas e mesa lâmina para chapas mais grossas para reduzir retro-reflexão e manchas.
• Filtração de alta eficiência opcional: sistema em três estágios — pré-filtro de saco → HEPA ≥ 0,3 μm → adsorção por carvão ativado; fluxo de ar e ciclo de filtros configuráveis conforme material e carga de trabalho.

Setores de aplicação
Adequado para sinalética acrílica e caixas de luz, trabalhos em madeira e vazados, expositores em MDF, patches de couro e presentes personalizados, prototipagem em papel e embalagens de pequena produção em aplicações não metálicas que exijam repetibilidade e qualidade de borda.

Parâmetros técnicos
Laser – Tipo: tubo laser CO2 selado
Potência do laser: 80 W / 100 W / 130 W / 150 W (opcional)
Área de trabalho: 1300 mm × 900 mm
Tamanho da máquina: 1880 × 1549 × 1075 mm
Velocidade máxima de corte: 0–24.000 mm/min
Repetibilidade: ±0,05 mm
Alimentação: AC 110–220 V ±10%, 50–60 Hz
Potência total: < 1.500 W
Temperatura de operação: 0–45 °C
Humidade de operação: 5–95%
Caráter mínimo: Inglês 1 × 1 mm
Mesa de trabalho: plataforma elevatória de 180 mm
Sistema de acionamento: stepper
Arrefecimento: refrigeração a água com proteção
Auxiliares: ventilador de exaustão e duto de ar
Controle: sistema de controlo DSP
Software compatível: LightBurn / RDWorks / CorelDRAW / AutoCAD / Photoshop

Especificações técnicas

• Modelo: LC1390N
• Área de trabalho: 1300 × 900 mm
• Tipo de tubo laser: CO2 selado (RECI)
• Potências disponíveis: 80 W / 100 W / 130 W / 150 W
• Elevação Z (motorizada): 180 mm com autofocus
• Velocidade máxima de corte: até 24.000 mm/min
• Repetibilidade de posição: ±0,05 mm
• Alimentação: AC 110–220 V ±10%, 50–60 Hz
• Método de refrigeração: refrigeração a água com proteção
• Sistema de controlo: DSP
• Software compatível: LightBurn, RDWorks, CorelDRAW, AutoCAD, Photoshop
• Filtragem opcional: 3 estágios (pré-filtro → HEPA ≥0,3 μm → carvão ativado)
