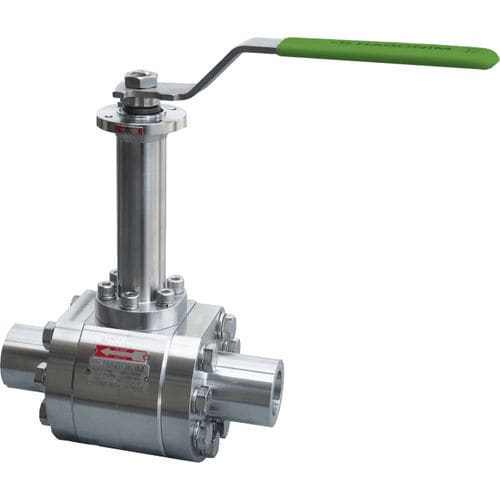

Válvula de esfera flutuante Z28W
de alavanca3 peçaspara altas temperaturas

válvula de esfera flutuante
válvula de esfera flutuante
Guardar nos favoritos
Comparar


Características

Tipo
de esfera flutuante
Acionamento
de alavanca
Corpo
3 peças
Outras características
para altas temperaturas
DN

MÁX: 6 in

MÍN: 0,25 in

Pressão

3.700 psi

Temperatura

MÁX: 260 °C
(500 °F)

MÍN: -60 °C
(-76 °F)

Descrição

Alta pressão Alta temperatura Classe 2500, pressão diferencial total para tamanhos até 2″ (DN50) inclusive, pressão diferencial até 255 bar (3700 psi) para tamanhos 2½" (DN65) e superiores com sedes híbridas. As peças que contêm pressão estão em conformidade com a norma ASME B16.34, no que diz respeito à espessura da parede, e são testadas quanto ao tipo de projeto para um ensaio de rutura de quatro vezes a pressão nominal durante 5 minutos. Uma haste de tamanho único feita de material de alta resistência está em conformidade com a norma ASME B16.34 e API 6D para requisitos de transmissão, proporcionando um fator de segurança suficiente durante o funcionamento. Um design especial de sede híbrida é composto por um invólucro metálico e um inserto de polímero maquinado como uma única unidade, proporcionando um fecho estanque a bolhas (Taxa A), combinado com um binário de funcionamento inferior. Materiais: Aço inoxidável, ligas, aço carbono - seleccionados de acordo com a temperatura e a aplicação. FUNDIÇÃO OU FORJAMENTO LISTADOS NA ASME B16.34 para o corpo e extremidades da válvula. Tratamentos de superfície e revestimentos - LTPN, HVOF Cr₃ C₂ (carboneto de crómio), HVOF WC-Co (carboneto de tungsténio) e Stellite. Design robusto: As peças que contêm pressão estão em conformidade com a norma ASME B16.34 (com modificações para algumas séries). A taxa de fuga de acordo com a norma EN12266-1 Taxa B (testada na fábrica) é obtida através de processos precisos de retificação e e lapidação exactos. Pré-carga constante do conjunto esfera/assento obtida por mola Belleville em Inconel 718. Pressão testada: Os modelos são testados à prova de rebentamento para 4 vezes a pressão máxima de funcionamento. Concebidos e testados de acordo com os critérios de ensaio e aceitação ANSI/FCI 70-2.

---
