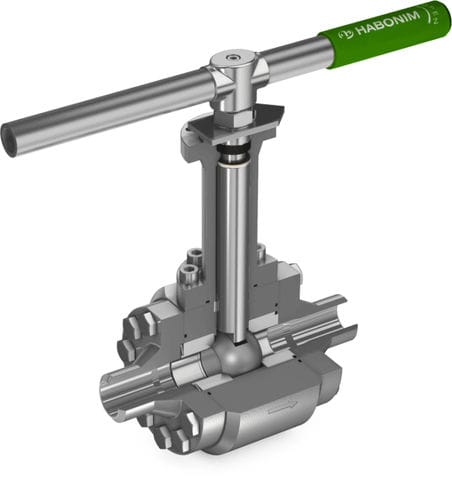

Válvula de esfera flutuante Z47W

de alavanca3 peçaspara altas temperaturas

-60°C a 260°C (-76°F a 500°F) Assento de esfera em V ou em forma de V (V ou ranhura) para aplicações de controlo Design de porta padrão ou completa, forjada ou fundida ANSI B16.34 Classe 900 (espessura da parede), tamanho ¼"-2" (DN8-DN50) ANSI B16.34 Classe 400 (espessura da parede), tamanho 2 ½"-6" (DN65-DN150) Materiais: Aço inoxidável, ligas, aço-carbono - seleccionados para satisfazer a temperatura e a aplicação. FUNDIDO OU FORJADO SEGUNDO A NORMA ASME B16.34 para o corpo e as extremidades da válvula. Tratamentos de superfície e revestimentos - LTPN, HVOF Cr₃ C₂ (carboneto de crómio), HVOF WC-Co (carboneto de tungsténio) e Stellite. Design robusto: As peças que contêm pressão estão em conformidade com a norma ASME B16.34 (com modificações para algumas séries). A taxa de fuga de acordo com a norma EN12266-1 Taxa B (testada na fábrica) é obtida através de processos precisos de retificação e e lapidação exactos. A pré-carga constante do conjunto esfera/assento é obtida através de uma mola Belleville em Inconel 718. Pressão testada: Os modelos são testados à prova de rebentamento para 4 vezes a pressão máxima de funcionamento. Concebidos e testados de acordo com os critérios de ensaio e aceitação ANSI/FCI 70-2.
