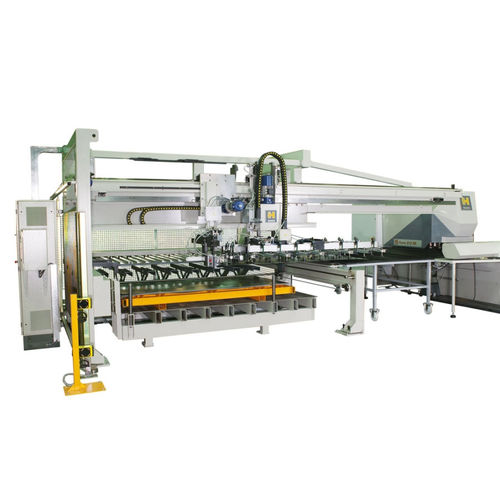

Sistema de carga e descarga para placas SHEET TRANSFER 3015

automático

TRANSFERÊNCIA 3015 da FOLHA é projetada para a carga das folhas de uma pálete na máquina de perfuração do CNC, e o descarregamento da folha perfurada da tabela de máquina em uma unidade de empilhamento. O quadro principal do sistema é uma estrutura rígida, aparafusada com guias lineares sobre-dimensionados e uns vagões motorizados. Consiste no: Dispositivo de carregamento com unidade da separação de folha e unidade de medição da espessura: - A pálete com as folhas é posta sobre uma estrutura sobre-dimensionada do quadro com os 2 ímãs para a pre-separação das placas de aço e das 3 barras da parada para calibrar o material. A unidade de carregamento consiste em um quadro que leva os copos pneumáticos da sução e um sistema pneumático especial (canto esquerdo dianteiro) para a separação das folhas. Este sistema pneumático especial agita o canto esquerdo dianteiro da folha para separar embaixo a folha de essa, com ajuda extra de um jato de ar comprimido através de um dispositivo de sopro do ar (ajustável na altura). - O movimento vertical do quadro de copo da sução tem 2 velocidades para a melhor separação das folhas. Uma vez que a folha é levantada, um dispositivo especial mede a espessura da folha para verificar se somente 1 folha esteja tomada. Se este é o caso, uma tabela intermediária especial vem entre a folha levantada e a pálete da folha, na mesma altura da tabela da máquina de perfuração. - Neste momento, o sistema espera a máquina de perfuração para terminar perfurar a folha precedente. Quando a folha precedente é terminada, a folha nova está movida horizontalmente para a máquina e guardada aproximadamente 25 milímetros acima da folha perfurada na tabela do perfurador.
