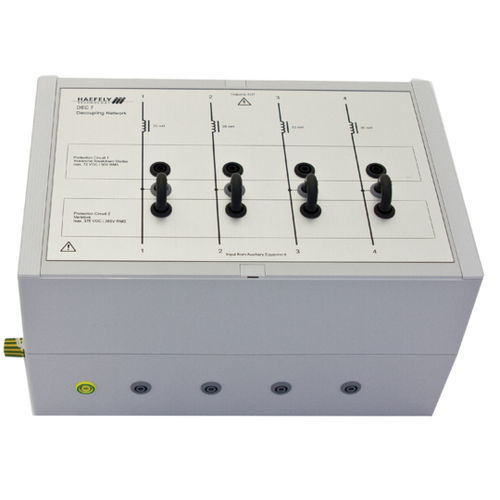

Rede de desacoplamento DEC 7

O DEC 7 é usado para desacoplar equipamento auxiliar de um ESE testado com impulsos de onda combinados de 1,2/50 us - 8/20 us ou impulsos de onda em anel de 100 kHz até 6,6 kV de pico. É usado para desacoplar controle assimétrico não blindado e linhas de dados de acordo com as normas IEC/EN. Até 4 fios podem ser testados simultaneamente. Para obter a máxima flexibilidade , apenas elementos de desacoplamento e proteção estão incluídos no DEC 7. Os circuitos de acoplamento, que dependem do ESE a ser testado, podem ser colocados separadamente na configuração de teste. Seleção de acoplamento manual dos elementos de proteção para melhor proteção do equipamento auxiliar. Os elementos de proteção padrão são varistores e diodos de efeito avalanche (ABDs). Com tais elementos, a carga capacitiva para as linhas ESE é pequena. Os elementos de desacoplamento podem ser selecionados facilmente. Também é possível testar sem quaisquer elementos de proteção. • Indutores de desacoplamento 20 mH não compensados • 1,2/50 us - 8/20 us impulsos de onda de combinação • Impulsos de onda tipo "ring wave" de 100 kHz • Diodos de efeito avalanche e varistores como proteção • Até 4 fios podem ser testados • Largura de banda do sinal até cerca de 100 Hz
