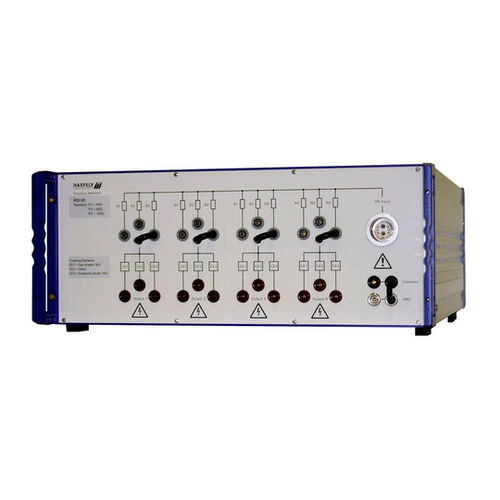

Rede de acoplamento PCD 122

O PCD 122 é utilizado para o acoplamento de impulsos de 10/700μs até um pico de 6,6kV em linhas de dados e sinais simétricos não blindados de acordo com as normas IEC/EN e ITU. Podem ser testados até 2 pares / 4 fios em simultâneo. Para obter a máxima flexibilidade, apenas os elementos de acoplamento estão incluídos no PCD 122. Os circuitos de desacoplamento, que dependem do EUT a ser testado, podem ser colocados separadamente na configuração do teste. Comutação manual do percurso de acoplamento para o modo comum (longitudinal, linha para terra) e para o modo diferencial (modo transversal, linha para linha) de teste. Os elementos de acoplamento por defeito são os pára-gases e os díodos de avalanche de avaria. Os elementos de acoplamento podem ser seleccionados facilmente. A saída de acoplamento directo permite que o cliente utilize os seus próprios elementos de acoplamento. 10 / 700 µs de impulso Resistências em série incluídas Podem ser testados até 4 fios Largura de banda de sinal até > 10 MHz Carga capacitiva baixa nas linhas EUT Selecção manual do caminho de acoplamento
