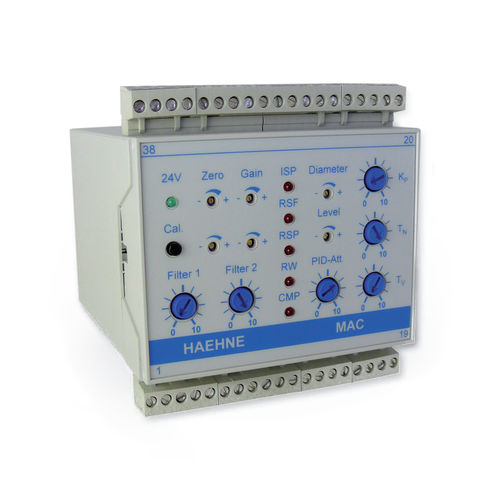

Amplificador analógico MAC

de sinalde mediçãoeletrônico

Como uma unidade compacta e econômica, o MAC foi projetado para oferecer uma função de controle em malha fechada para transdutores de strain gages (por exemplo, medição de tensão de banda). O MAC é otimizado para uso em armários elétricos. Aí pode ser montado em calha DIN ou directamente numa placa de montagem. O gabinete do MAC contém um amplificador e um controlador. O amplificador fornece a alimentação auxiliar para os transdutores de strain gage e condiciona os sinais de saída. Estão disponíveis duas saídas de tensão com filtros diferentes. A função independente da saída de corrente (opção C e N) pode ser ligada à saída de alta ou baixa tensão amortecida. A utilização externa de como conversor de sinal de 10 Volts / 20 mA também é possível. Os componentes PID do controlador podem ser ajustados individualmente e também parcialmente desligados. Circuitos adicionais adicionadores e multiplicadores permitem o processamento de outros sinais, por exemplo, sinal de diâmetro. Os sinais de controlo de 24 volts podem desligar a parte do controlador ou activar ou desactivar gradualmente o sinal de saída.
