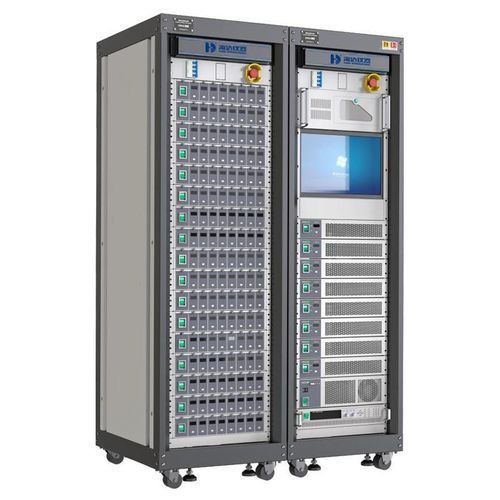

Testador de tensão 8018-HD

de resistência de isolamentopotênciaantirroubo

Descrição do produto
O sistema de teste BMS 8018-HD foi concebido para calibração de parâmetros, verificação e testes de produção de sistemas de gestão de bateria para veículos elétricos e estações de armazenamento de energia. Suporta saídas de bateria simuladas, fontes de corrente de alta precisão, simulação de temperatura e testes multicanal, e gera relatórios de teste completos.

Especificações do produto

• Modelos: 8018-HD-BMS-5V3A/5A/10A-24S~240S-200A/400A/600A; base: 8018-HD
• Tensão PACK (medição): 5–1000 V; precisão 0,1% F.S; resolução 0,1 V
• Tensão de célula simulada: 0,1–5 V; precisão 0,01%R.D ±0,02% F.S; resolução 0,1 mV
• Faixas de corrente de saída simulada: 1–5000 μA e 1–3000 mA; precisão 0,01%R.D ±0,1% F.S; resoluções 0,1 μA / 0,1 mA
• Fonte de corrente constante de alta precisão: opções 0–200 A / 400 A / 500 A / 600 A; precisão ±0,05% F.S; resolução 1 mA
• Simulação de temperatura: -50 ℃ a 300 ℃; resolução 0,1 ℃; precisão 0,1%R.D ±3% F.S
• Fonte DC de alta tensão: 0–1000 V, 0–10 A; precisão tensão 0,1%RD ±0,1%FS; precisão corrente 0,1%RD ±0,1%FS
• Resistor de alta potência: 2 conjuntos, 5 KΩ–10 MΩ; passo mínimo 5 KΩ
• E/S e comunicações: módulos DI/DO e AI/AO configuráveis; unidades CAN ×4; suporta CANBUS / RS485 / RS232 / I2C / SUMBUS

Testes funcionais básicos (exemplos)

• Teste OCV
• Testes de consumo na energização e em operação
• Testes de perda de potência / consumo em espera
• Teste de precisão de temperatura da célula
• Comparação de tensão total e SOC
• Verificação da resistência de isolamento
• Teste da função de balanceamento
• Testes de alarme (tensão/corrente/temperatura/SOC)
• Testes de I/O de sinal e amostragem de tensão
• Testes de comunicação: CANBUS / RS485 / RS232 / I2C / SUMBUS

Testes de função do produto

• Teste de consumo de corrente estático
• Verificação de precisão de corrente
• Teste de corrente de balanceamento
• Teste e verificação da resistência de isolamento
• Verificação de precisão da tensão
• Simulação de sinal de carga conforme norma nacional

Vantagens do produto

• Arquitetura de bateria virtual: sem risco de curto‑circuito, operação segura e flexível; expansão modular até 400S
• Software com configuração modular de projetos de teste: validação de produção, P&D, testes de pesquisa; suporta desenvolvimento secundário
• Arranque manual e testes automáticos com um clique (botão, código de barras, arranque PLC)
• Testes multicanal independentes para aumentar a produtividade
• Sincronização em nível de milissegundos para simulação do processo do pack
• Suporte a testes de envelhecimento e fiabilidade a longo prazo

Especificações técnicas

• Modelo: 8018-HD
• Tensão PACK (medição): 5–1000 V; precisão 0,1% F.S; resolução 0,1 V
• Tensão de saída de bateria simulada: 0,1–5 V; precisão 0,01%R.D ±0,02% F.S; resolução 0,1 mV
• Corrente de saída simulada: 1–5000 μA e 1–3000 mA; precisão 0,01%R.D ±0,1% F.S; resoluções 0,1 μA / 0,1 mA
• Amostragem de bateria simulada: mesmas faixas e precisões da saída simulada
• Capacidade de absorver corrente: 1–3000 mA; precisão 0,01%R.D ±0,1% F.S; resolução 0,1 mA
• Simulação de temperatura: -50 ℃ a 300 ℃; resolução 0,1 ℃; precisão 0,1%R.D ±3% F.S
• Fonte de corrente constante de alta precisão: 0–200 A / 400 A / 500 A / 600 A; precisão ±0,05% F.S; resolução 1 mA
• Fonte DC de alta tensão: 0–1000 V, 0–10 A
• Resistor de alta potência: 2 conjuntos, 5 KΩ–10 MΩ; passo mínimo 5 KΩ
• Módulos E/S e comunicação configuráveis; suporta CANBUS / RS485 / RS232 / I2C / SUMBUS
