Máquina de ensaio de vibração HD-Snake-VH

de impactode aceleraçãoautomática

Visão geral do produto

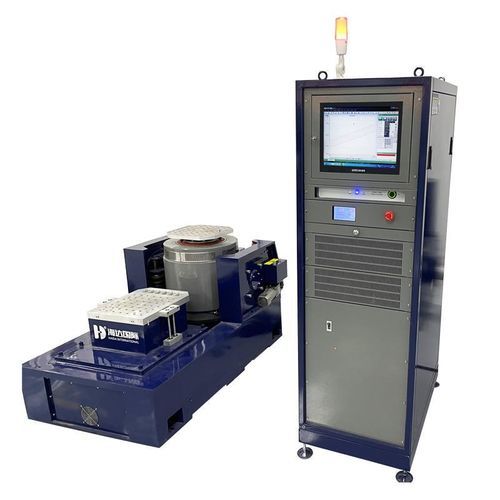

A série eletrodinâmica HD-Snake-VH fornece capacidade de ensaio em vibração aleatória, senoidal e choque para qualificação de produto, simulação de transporte e reprodução de perfis de missão. Exemplos de modelos: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH. Suporta excitação horizontal e vertical e é adequada para eletrônica, automotivo, aeroespacial e aplicações industriais.

Aplicações

• Componentes automotivos: infotainment, sensores, atuadores, ECUs, componentes de powertrain híbrido/elétrico, baterias e peças de freio.
• Aeroespacial: eletrónica embarcada, componentes de motor, peças em resina e materiais de vedação.
• Equipamentos eletrônicos: displays, PCBs, conectores, motores e equipamentos sujeitos a choque e vibração durante o transporte.
• Telecomunicações e instrumentação: componentes de antena, motores industriais, sistemas de navegação e equipamentos de telecomunicações embarcados.
• Equipamentos de precisão: robôs industriais, câmeras, lentes, conjuntos ópticos e componentes SMD.
• Sistemas elétricos: transformadores, inversores, células a combustível e grandes packs de baterias de lítio.
• Transporte e equipamento de campo: componentes ferroviários, maquinaria de construção e equipamentos expostos a estradas acidentadas ou transporte marítimo.

Especificações do produto (por modelo)

• Série: HD-Snake-VH (exemplos: HD-Snake-A6VH, A10VH, A20VH, A30VH, A40VH, A50VH).
• Força nominal senoidal/aleatória: 6 kN–50 kN dependendo do modelo.
• Força nominal de choque: 12 kN–100 kN dependendo do modelo.
• Faixa de frequência: dependente do modelo, tipicamente 2–3000 Hz (alguns modelos até 2800 Hz).
• Aceleração máxima: até 100G (980 m/s²).
• Deslocamento máximo: até 76 mm (dependendo do modelo); velocidade máxima ≈ 1,8–2,0 m/s (personalizável).
• Direções de vibração: horizontal e vertical (eixo único, opções de expander para cabeça vertical).
• Exemplos de armadura: diâmetros Φ240–Φ445 mm; massa efetiva 10–50 kg dependendo do modelo.
• Fixação de mesa: 17 × M10; plataformas expander com manga de parafuso M10 em aço inox; espaçamento de furos exemplo 100×100 mm para expanders horizontais.
• Capacidade máxima de carga: faixa típica 200–800 kg dependendo do modelo.
• Vazamento magnético: < 10 gauss; frequência de isolamento de vibração axial: 2,5 Hz.
• Alimentação: AC trifásico 380 V, 50/60 Hz.

Amplificador de potência

• Saída máxima (dependendo do modelo): 10 kVA, 20 kVA, 30 kVA, 40 kVA, 50 kVA.
• Eficiência de conversão: ≥ 90%.
• Frequência de comutação: 116 kHz.
• Dimensões aproximadas do amplificador: 720 × 550 × 1700 mm (C × L × A); peso aproximado: ~480 kg.

Plataformas expander

• Expander vertical: tamanhos 400×400 mm a 1200×1200 mm (por modelo); material: liga de alumínio; frequência máxima de trabalho em random até 2000 Hz; furos de fixação com manga M10 inox; peso aproximado por tamanho: 25–200 kg.
• Expander deslizante horizontal: mesmas dimensões e características que os expanders verticais: liga de alumínio, até 2000 Hz, manga de parafuso M10 inox, peso aproximado 25–200 kg.

Normas e conformidade

• Projetado para testes conforme MIL-STD, DIN, ISO, ASTM, IEC, ISTA (incl. ISTA‑3A / ISTA‑6), GB, GJB, JIS, BS e outras normas internacionais comuns.
