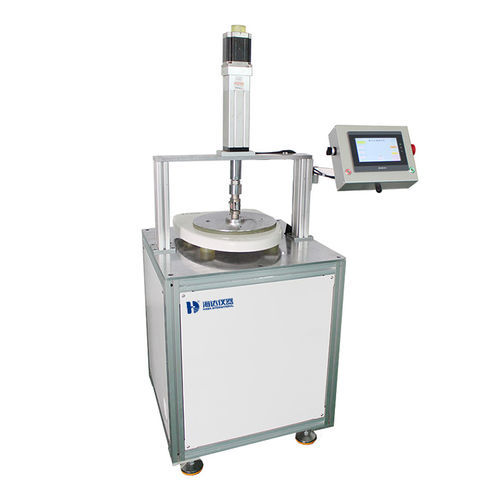

Máquina de ensaio de vida útil 5063-HD

de fadigade resistênciade carga estática

Visão geral do produto
A máquina de ensaio de durabilidade para assento de sanita 5063-HD conforme IEC 60335-2-84 realiza ensaios repetidos de fadiga e resistência em tampas e anéis de assento sob força, curso, deslocamento, tempo e velocidade programáveis para avaliar durabilidade e qualidade do produto.

Projeto e construção

• Componentes principais: cilindros, sensores de força, hastes guia, software PLC, controlo por ecrã tátil, blocos de fixação magnéticos, chapas de aço A3, componentes em aço inoxidável.
• Configurada para ensaios de fadiga (vida útil) e ensaios de resistência estática em tampas e anéis de assento.

Normas de ensaio

• IEC 60335-2-84:2019
• GB/T 4706.53-2024

Principais características

• Duas estações de ensaio independentes que permitem operação simultânea sem interferência.
• PLC programável com ecrã tátil para ajustar força, curso, velocidade e ciclos.
• Intervalo de força 0–4000 N e curso 0–500 mm (programáveis via PLC).
• Precisão de força 0.001 grade e taxa de amostragem 1/250,000.
• Acionamento pneumático com velocidade de ensaio programável até 500 mm/min e função de atraso configurável.
• Contador de ciclos programável até 9.999.999 ciclos; duração do ensaio programável.
• Opções de placa de pressão para diferentes condições de contacto e materiais.
• Área ocupada compacta: 1200 x 800 x 1630 mm; peso 300 kg; alimentação 220 V / 50 Hz.

Especificações técnicas

• Modelo: 5063-HD
• Estações de ensaio: 2 estações (operação independente)
• Modos funcionais: Grupo A – ensaio de fadiga de carga da tampa; ensaio de vida de carga do anel do assento. Grupo B – ensaio de resistência do anel do assento e da tampa
• Curso de ensaio: 0-500 mm (programável PLC)
• Força de ensaio: 0-4000 N (programável PLC)
• Precisão de força: 0.001 grade
• Taxa de amostragem: 1/250,000
• Velocidade de ensaio: 0-500 mm/min (programável PLC)
• Método de controlo: software PLC + operação por ecrã tátil
• Método de movimento: controlo pneumático (movimento cima/baixo)
• Duração do ensaio: 0-99H99M99S (programável PLC)
• Função de atraso: 0.1-9.95 s ajustável
• Contagem de ciclos: 0-9,999,999 ciclos (programável PLC)
• Tamanho da amostra (referência de fixação): 720 x 420 x 800 mm (L x W x H)
• Configuração da placa de pressão: ① 300 mm: 5 mm aço + 10 mm borracha; ② disco de borracha 76 mm (19 mm de espessura, dureza Shore 70°)
• Alimentação elétrica: 220 V / 50 Hz
• Peso do equipamento: 300 kg
• Dimensões (W x D x H): 1200 x 800 x 1630 mm
