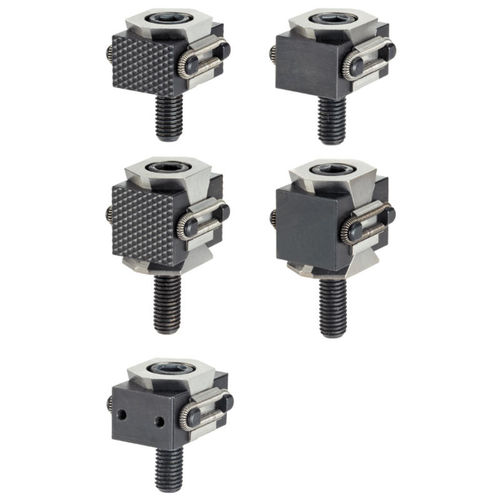

Mordentes de fixação EH 23250. series

As unidades de fixação cónicas são particularmente adequadas para fixações horizontais e verticais múltiplas. Os grampos cónicos são compactos na construção e, portanto, permitem a fixação sem interferência geométrica. Material Corpo Aço para ferramentas, endurecido, brilhante Parafuso Aço tratado termicamente, temperado, qualidade 12,9 Primavera Arame de aço para molas NBR (O-Ring) Mordentes de aperto Aço para ferramentas, temperado, enegrecido e moído Assembleia Pode ser montado num furo roscado ou com porcas em T para fixação horizontal ou vertical múltipla. Operação A inserção do parafuso de cabeça de tomada move os dois mandris de aperto para fora e pressiona as peças contra um batente. Utilizando o cone duplo, será conseguida uma força de aperto vertical adicional. Curso das unidades de aperto cónicas com M 5 = ±0,5, M 8 = ±0,5, M 12 = ±1 e M 16 = ±1,5. Pode ser montado num furo roscado ou com porcas T para aperto múltiplo horizontal ou vertical. Referências Para mais unidades de fixação cónicas, consulte a secção "Sistemas de Fixação Múltipla" Acessórios T-nuts EH 23010. têm de ser comprados separadamente. Outros produtos Nozes para ranhuras T DIN 508 Coberturas para unidades de aperto cónicas Unidades de fixação de cone liso / nervurado, M8 Unidades de fixação de cone liso / nervurado, M12 Unidades de Fixação Cónicas com rosca aparafusada, M12
