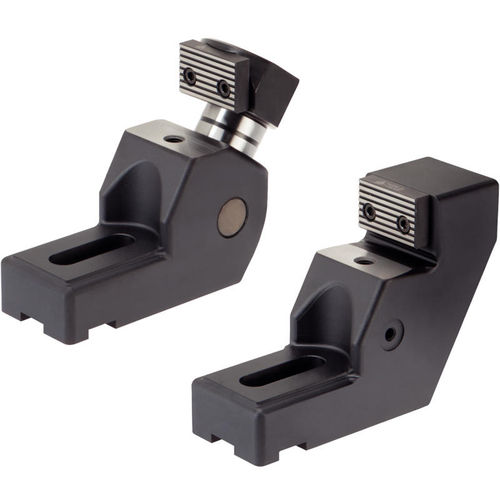

Elemento de fixação mecânico EH 23211. series

para peças a usinarmodular

A abraçadeira e o batente da subpeça permitem que as peças sejam fixadas na face frontal. Isto permite que a área total da mesa da máquina seja utilizada para fixar a peça. Efeito de retenção devido à disposição inclinada da mandíbula de aperto Fixação de peças de grandes dimensões em toda a mesa da máquina Grandes forças de aperto até 20 kN Caminho de fixação 10,6 mm por meio de parafuso de fixação M 16 (WS 14) Versão sólida feita de ferro fundido dúctil que elimina as vibrações Ótima adaptação à peça e ao material, através do uso de insertos de fixação e mordentes intercambiáveis É possível montar a forma e o encaixe forçado em uma ranhura em T Contornos mínimos de interferência, mesmo para peças de grandes dimensões Furos de localização nas laterais para a fixação dos batentes longitudinais Material Ferro fundido dúctil (GGG 6 Montagem A peça de trabalho é posicionada e depois fixada no suporte de precisão do solo. As peças da máquina e do sistema de fixação da gama de produtos Halder podem ser instaladas na rosca de localização para chegar a uma fixação personalizada. Os orifícios de localização nas laterais permitem a instalação de batentes longitudinais opcionais. Notas A entrega inclui a mandíbula intercambiável 1138.400 (com nervuras/liso) - esta pode ser mudada para a mandíbula intercambiável 1138.100 (macia).
