Válvula de agulha HHP series
manualcom acionamento pneumáticode isolamento

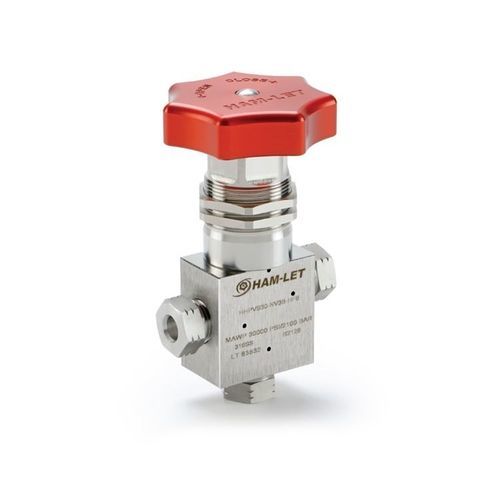

Válvula de agulha - HHP series - HAM-LET - manual / com acionamento pneumático / de isolamento
Válvula de agulha - HHP series - HAM-LET - manual / com acionamento pneumático / de isolamento
Guardar nos favoritos
Comparar

Características

Tipo
de agulha
Acionamento
manual, com acionamento pneumático
Função
de isolamento
Corpo$
com rosca, fêmea
Número de vias
de 3 vias, de 2 vias, de 2/3 vias
Outras características
de alta pressão, com atuador
DN

MÍN: 6,35 mm
(0,25 in)

MÁX: 14,288 mm
(0,563 in)

Pressão

MÍN: 700 bar
(10.152,6 psi)

MÁX: 4.200 bar
(60.915,8 psi)

Descrição

Visão geral do produto
Consulte as válvulas de agulha HHP no catálogo UCT Fittings. A linha inclui vários códigos de peça que cobrem diferentes tamanhos e tipos de conexão, modos de acionamento, padrões de válvula e classificações máximas de pressão para aplicações hidráulicas e de instrumentação de alta pressão.

Itens disponíveis (tabela)
Código do produto | Tamanho da conexão | Tipo de conexão | Acionamento | Padrão | Pressão máx
HHPVS10NV2SNF8 | 1/2" | Fêmea NPT | Operação manual | 2 vias - Reta | 10.000 psi (700 bar)
HHPVS10NV2ENF8 | 1/2" | Fêmea NPT | Operação manual | 2 vias - Angulo | 10.000 psi (700 bar)
HHPVS30NV2SHF6 | 3/8" | Fêmea alta pressão | Operação manual | 2 vias - Reta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF6 | 3/8" | Fêmea alta pressão | Operação manual | 2 vias - Angulo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF6 | 3/8" | Fêmea alta pressão | Operação manual | 3 vias - 2 conexões de pressão | 30.000 psi (2.100 bar)
HHPVS30NV2SHF9 | 9/16" | Fêmea alta pressão | Operação manual | 2 vias - Reta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF9 | 9/16" | Fêmea alta pressão | Operação manual | 2 vias - Angulo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF9 | 9/16" | Fêmea alta pressão | Operação manual | 3 vias - 2 conexões de pressão | 30.000 psi (2.100 bar)
HHPVS60NV2SHF4 | 1/4" | Fêmea alta pressão | Operação manual | 2 vias - Reta | 60.000 psi (4.200 bar)
HHPVS60NV2EHF4 | 1/4" | Fêmea alta pressão | Operação manual | 2 vias - Angulo | 60.000 psi (4.200 bar)
HHPVS60NV3BHF4 | 1/4" | Fêmea alta pressão | Operação manual | 3 vias - 2 conexões de pressão | 60.000 psi (4.200 bar)
HHPVS60NV2SHF6 | 3/8" | Fêmea alta pressão | Operação manual | 2 vias - Reta | 60.000 psi (4.200 bar)
HHPVS60NV2EHF6 | 3/8" | Fêmea alta pressão | Operação manual | 2 vias - Angulo | 60.000 psi (4.200 bar)
HHPVS60NV3BHF6 | 3/8" | Fêmea alta pressão | Operação manual | 3 vias - 2 conexões de pressão | 60.000 psi (4.200 bar)
HHPVS60NV2SHF9 | 9/16" | Fêmea alta pressão | Operação manual | 2 vias - Reta | 60.000 psi (4.200 bar)
HHPVS60NV2EHF9 | 9/16" | Fêmea alta pressão | Operação manual | 2 vias - Angulo | 60.000 psi (4.200 bar)
HHPVS60NV3BHF9 | 9/16" | Fêmea alta pressão | Operação manual | 3 vias - 2 conexões de pressão | 60.000 psi (4.200 bar)
HHPVS10NV2SNF8AO | 1/2" | Fêmea NPT | Atuador pneumático normalmente aberto | 2 vias - Reta | 10.000 psi (700 bar)
HHPVS10NV2ENF8AO | 1/2" | Fêmea NPT | Atuador pneumático normalmente aberto | 2 vias - Angulo | 10.000 psi (700 bar)
HHPVS30NV2SHF6AO | 3/8" | Fêmea alta pressão | Atuador pneumático normalmente aberto | 2 vias - Reta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF6AO | 3/8" | Fêmea alta pressão | Atuador pneumático normalmente aberto | 2 vias - Angulo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF6AO | 3/8" | Fêmea alta pressão | Atuador pneumático normalmente aberto | 3 vias - 2 conexões de pressão | 30.000 psi (2.100 bar)
HHPVS30NV2SHF9AO | 9/16" | Fêmea alta pressão | Atuador pneumático normalmente aberto | 2 vias - Reta | 30.000 psi (2.100 bar)
HHPVS30NV2EHF9AO | 9/16" | Fêmea alta pressão | Atuador pneumático normalmente aberto | 2 vias - Angulo | 30.000 psi (2.100 bar)
HHPVS30NV3BHF9AO | 9/16" | Fêmea alta pressão | Atuador pneumático normalmente aberto | 3 vias - 2 conexões de pressão | 30.000 psi (2.100 bar)

Características / Especificações técnicas
  • Família / série: HHP Needle Valves
  • Tamanhos de conexão mostrados: 1/4", 3/8", 1/2", 9/16"
  • Tipos de conexão mostrados: Fêmea alta pressão, Fêmea NPT
  • Modos de acionamento mostrados: Operação manual, Atuador pneumático normalmente aberto (conforme listado)
  • Padrões disponíveis: 2 vias - Reta, 2 vias - Angulo, 3 vias - 2 conexões de pressão
  • Classificações máximas de pressão disponíveis: 10.000 psi (700 bar), 30.000 psi (2.100 bar), 60.000 psi (4.200 bar)
  • Vários códigos de peça cobrindo combinações de tamanho, tipo de conexão, modo de acionamento e padrão
