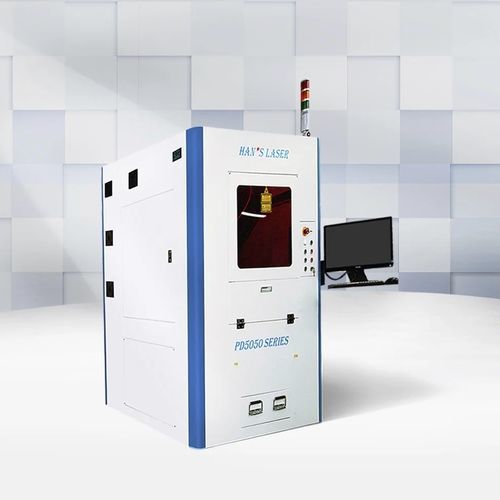

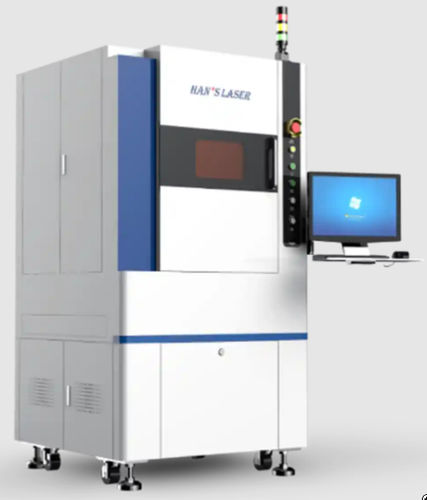

Máquina de corte a laser de fibra PD5050-HLR-150

para alumíniopara aço inoxidávelpara aço de carbono

Visão geral
PD5050-HLR-150 é uma máquina de corte a laser de fibra projetada para corte 2D de precisão de chapas metálicas. Integra um laser de fibra de 150W (1070 nm) com curso X/Y/Z de 500/500/100 mm (a área útil X/Y reduz-se com CCD). Indicada para operações industriais de laminação.

Principais características

• Gerador laser de fibra: ponto e fenda finos que permitem alta precisão de corte; conversão fotoelétrica ≈30%, consumo reduzido, arrefecimento a ar (sem chiller); longa vida útil e baixa manutenção.
• Cabeça de corte e caminho óptico: cabeça importada com transmissão por fibra e vedação óptica para minimizar fugas de laser; desmontagem e manutenção simples; luz vermelha coaxial para posicionamento inicial e pré-visualização; sistema de seguimento para cortes de qualidade em peças irregulares.
• Sistema de posicionamento: posicionamento CCD de alta precisão (opcional); compensação automática de posicionamento para precisão superior ao posicionamento por dispositivos comuns.
• Estrutura da máquina e auxiliares: base em ferro fundido para rigidez e estabilidade; eixo Y acionado por dupla servo de precisão para movimento rápido e preciso; eixo Z para elevação rápida e precisa da cabeça; sopro coaxial de alta pressão e sistema de extração por ventilador.
• Controlo e software: PC industrial com interface Windows; suporta importação e edição de gráficos; software de corte dedicado fornecido pelo fabricante.

Aplicações
Adequada para corte a laser de chapas metálicas como aço inoxidável, aço carbono, alumínio e níquel. Não adequada para processamento de recipientes com materiais inflamáveis ou explosivos. Não recomendada para metais altamente reflectivos (ex.: cobre, ouro, prata) nem para materiais não metálicos (ex.: plásticos, couro).

Ficha técnica
Modelo da máquina: PD5050-HLR-150
Comprimento de onda do laser: 1070 nm
Potência do laser: 150 W
Curso X/Y/Z: 500 / 500 / 100 mm (opção CCD reduz a área útil X/Y)
Precisão de posicionamento repetida X/Y: ±0,02 mm
Precisão de posicionamento repetida Z: ±0,02 mm
Dimensões (C×L×A): 1400 × 1400 × 2100 mm (referência)
Peso da máquina: aprox. 1600 kg
Alimentação (variação <±5%): Monofásico 220 V, 50 Hz, 50 A
Potência total da máquina: aprox. 5 kW
Humidade relativa: <75%
Temperatura ambiente: 10°C – 30°C

Especificações

• Modelo: PD5050-HLR-150
• Comprimento de onda: 1070 nm
• Potência do laser: 150 W
• Curso de trabalho (X/Y/Z): 500 / 500 / 100 mm (CCD reduz área útil)
• Precisão de posicionamento (X/Y repetida): ±0,02 mm
• Precisão de posicionamento (Z repetida): ±0,02 mm
• Dimensões (C×L×A): 1400 × 1400 × 2100 mm (referência)
• Peso: ≈1600 kg
• Alimentação elétrica: Monofásico 220 V, 50 Hz, 50 A
• Potência instalada: ≈5 kW
• Humidade de operação: <75%
• Temperatura de operação: 10°C – 30°C
