Máquina de soldagem por pontos PB25CE
a lasermonofásicamóvel

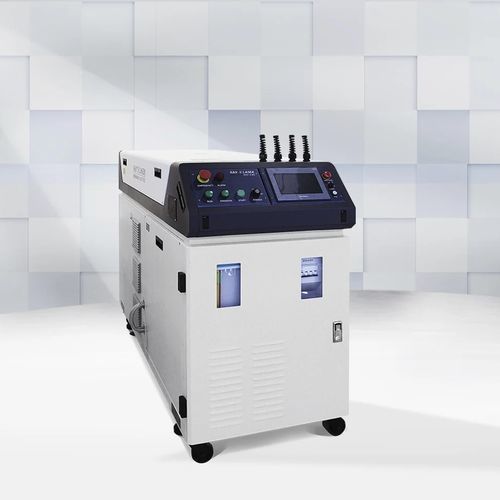

Máquina de soldagem por pontos - PB25CE - Han's Laser Technology Co., Ltd - a laser / monofásica / móvel
Máquina de soldagem por pontos - PB25CE - Han's Laser Technology Co., Ltd - a laser / monofásica / móvel

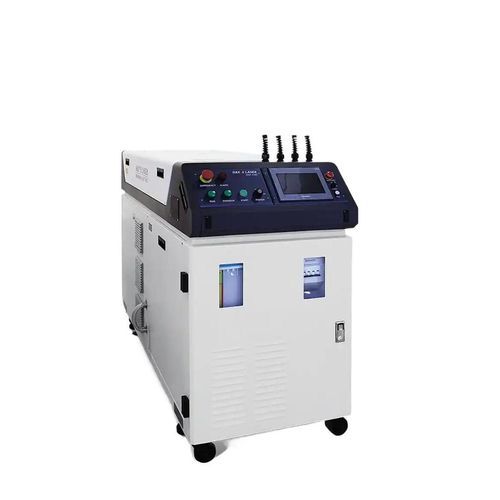

Máquina de soldagem por pontos - PB25CE - Han's Laser Technology Co., Ltd - a laser / monofásica / móvel - imagem - 2
Guardar nos favoritos
Comparar

Características

Técnica
a laser, para soldagem por pontos
Alimentação
monofásica
Outras características
móvel
Frequência de saída

100 Hz

Descrição

Características da máquina
  • Alto rácio profundidade/largura com cordão estreito, pequena zona afetada pelo calor e deformação mínima; elevada velocidade de soldadura.
  • Soldas lisas e com bom acabamento; frequentemente sem necessidade de pós-tratamento ou apenas tratamento mínimo.
  • Alta qualidade de solda sem porosidade; pode reduzir/optimizar impurezas do metal base; a microestrutura da solda pode ser refinada para obter resistência e tenacidade igual ou superior ao metal base.
  • Controlo preciso com pequeno ponto focal para posicionamento de alta precisão e fácil integração em automação.
  • Capacidade de soldar certas combinações de materiais diferentes.
  • Suporta soldadura por pontos, a topo, por sobreposição/selagem e processos relacionados.


Aplicações
  • União e selagem de peças metálicas pequenas.
  • Adequada para soldaduras por pontos, a topo, por pontos sucessivos e de selagem em pequenos dispositivos como indutores, osciladores de cristal, cabeças magnéticas, micromotores, conectores de comunicação ótica e componentes similares.
  • Utilizada em comunicações móveis, componentes eletrónicos, óculos e relógios, joalharia, instrumentos de precisão, dispositivos médicos e artesanato/presentes.


Ficha técnica
  • Modelo: PB25CE
  • Tipo de laser: YAG
  • Comprimento de onda: 1064 nm
  • Potência média: 25 W
  • Potência de pico: 3 kW
  • Energia máxima: 25 J
  • Largura de pulso: ≤ 50 ms
  • Frequência de pulso: ≤ 100 Hz
  • Grupos de formas de onda: 50
  • Saídas de fibra: 1 via padrão, até 4 vias
  • Modo de divisão do feixe: divisão de energia ou divisão temporal
  • Diâmetro do núcleo da fibra: 0,2 mm
  • Realimentação em malha fechada: realimentação da potência do laser
  • Apontamento/posicionamento: guia de luz vermelha (CCD opcional)
  • Arrefecimento: arrefecimento por ar incorporado
  • Consumo principal: 2,8 kW
  • Alimentação: 220 V ±10% / 50 Hz / 12 A
  • Peso da unidade: 180 kg
  • Dimensões (C×L×A): 1100 × 440 × 850 mm


Especificações técnicas
  • Modelo: PB25CE
  • Láser: YAG, 1064 nm
  • Potência média: 25 W; Potência de pico: 3 kW; Energia máxima: 25 J
  • Largura de pulso/frequência: ≤ 50 ms / ≤ 100 Hz; Grupos de formas de onda: 50
  • Saída de fibra: padrão 1 via, até 4; Núcleo da fibra: 0,2 mm
  • Divisão do feixe: energia ou tempo; Controlo em malha fechada: realimentação da potência do laser
  • Apontamento: guia de luz vermelha (CCD opcional); Arrefecimento: ar incorporado
  • Consumo: 2,8 kW; Alimentação: 220 V ±10% / 50 Hz / 12 A
  • Peso: 180 kg; Dimensões: 1100 × 440 × 850 mm
