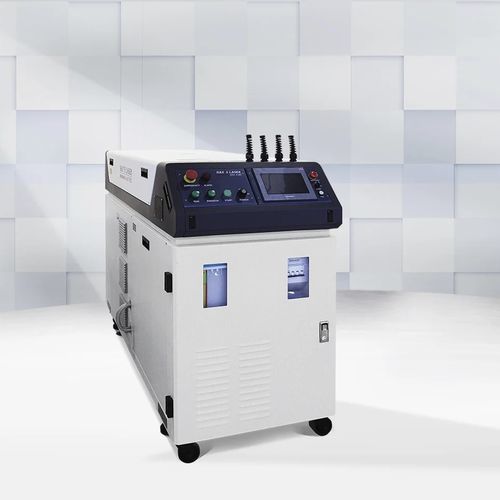

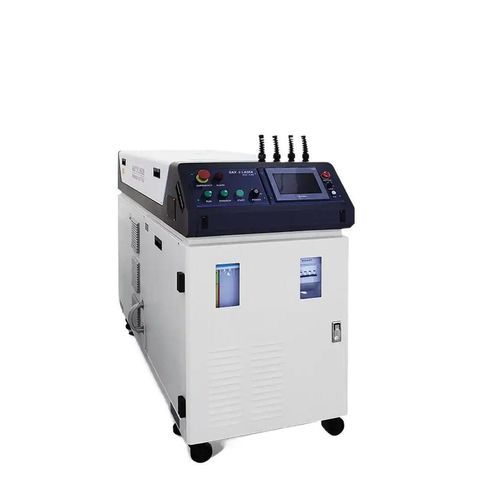

Máquina de soldagem por pontos PB80

a lasermonofásicaCA

Características

• Alto rácio profundidade/largura, largura de solda reduzida, zona afetada pelo calor reduzida, baixa deformação e elevada velocidade de soldagem
• Cordões uniformes que requerem pouco ou nenhum acabamento pós-soldagem
• Soldas sem porosidade; impurezas do material base reduzidas/otimizadas; microestrutura do cordão refinada; resistência e tenacidade do cordão iguais ou superiores ao material base
• Controlo preciso com ponto focal pequeno, posicionamento de alta precisão e fácil integração em automação
• Capaz de soldar determinadas combinações de materiais diferentes
• Suporta soldadura por pontos, soldadura de topo, sobreposição/selagem e outras configurações de junta
• Ponto focal fino e forte capacidade de penetração; instalação flexível e operação por controlo remoto

Aplicações
O PB80 destina-se a aplicações de soldadura por pontos de baixa energia, baixa potência média e alta velocidade. Recomenda-se o uso com uma estação de soldadura de digitalização rápida por galvanómetro para maximizar as capacidades de soldadura de alta velocidade. Setores típicos: carcaças e blindagens de telemóveis, soldadura de PCB flexíveis em ecrãs LCD, soldadura de componentes ópticos e microelectrónicos, e peças médicas de precisão.

Descrição breve
A fonte laser aciona uma lâmpada de xenónio pulsada para gerar pulsos ópticos que excitam o cristal Nd3+:YAG através de uma cavidade condensadora. Após ressonância na cavidade laser, o sistema emite pulsos laser a 1064 nm. Sob controlo PLC ou PC industrial, o feixe pulsado é expandido, refletido ou transmitido por fibra e focado na peça a soldar. A frequência de pulso, largura do pulso, forma de onda e movimento da mesa são controláveis para ajustar o processo.

Ficha técnica
Modelo: PB80
Tipo de laser: YAG
Comprimento de onda: 1064 nm
Potência média de saída: 80 W
Potência de pico: 5 kW (9 kW opcional)
Energia laser máxima: 50 J
Largura do pulso: ≤50 ms
Frequência de pulso: ≤100 Hz
Número de formas de onda: 50 grupos
Número de saídas de fibra: 1 via padrão, até 6 vias
Modo de divisão do feixe: divisão de energia ou divisão temporal
Diâmetro do núcleo da fibra: 0,4 mm
Modo de retroalimentação em malha fechada: retroalimentação de potência laser
Alinhamento/posicionamento: guia de luz vermelha (CCD opcional)
Método de refrigeração: refrigeração por ar integrada
Consumo da unidade principal: 5 kW
Fonte de alimentação: 220 V ±10% / 50 Hz / 25 A
Peso da unidade principal: 350 kg
Dimensões (C×L×A): 1210 × 550 × 1085 mm

Características / Especificações técnicas

• Modelo: PB80
• Tipo de laser: YAG
• Comprimento de onda: 1064 nm
• Potência média: 80 W
• Potência de pico: 5 kW (9 kW opcional)
• Energia máxima: 50 J
• Largura do pulso: ≤50 ms
• Frequência de pulso: ≤100 Hz
• Número de formas de onda: 50 grupos
• Saídas de fibra: 1 via padrão, até 6 vias
• Modo de divisão: divisão de energia ou temporal
• Diâmetro núcleo fibra: 0,4 mm
• Retroalimentação malha fechada: retroalimentação potência laser
• Alinhamento: guia vermelha (CCD opcional)
• Refrigeração: ar integrado
• Consumo unidade principal: 5 kW
• Fonte de alimentação: 220 V ±10% / 50 Hz / 25 A
• Peso: 350 kg
• Dimensões (C×L×A): 1210 × 550 × 1085 mm
