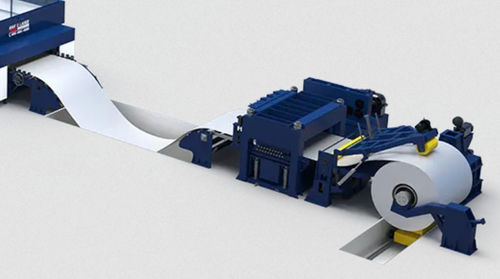

Máquina de corte a laser de fibra GRC4-1800

a laser 2Dpara aço inoxidávelpara aço

Visão geral
Desbobinamento - nivelamento - corte a laser - corte de peça, processo fluido com um clique. O sistema de corte a laser alimentado por bobina combina o desenrolamento e o corte a laser por fibra óptica para alcançar corte rápido em linha, contínuo e eficiente. Permite produção flexível, melhora a utilização da chapa, substitui matrizes metálicas tradicionais, reduz ciclos de produção para lotes personalizados de pequeno volume e diminui custos de produção.

Principais características

• Desbobinamento de alta eficiência: Carretel expansível de quatro garras, acionamento hidráulico, faixa de expansão Φ470–520 mm, adequado para bobinas de 508 mm. Com manga de borracha, expansão até 620 mm para bobinas com diâmetro interno de 610 mm. Dispositivo de freio a disco instalado na extremidade traseira do eixo principal para frenagem de estacionamento.
• Nivelamento de alta precisão: Niveladora de seis pilhas com 19 rolos adequada para chapas laminadas a frio, laminadas a quente, aço inoxidável, galvanizadas e decapadas com σs ≤ 780 MPa. Velocidade de nivelamento: 0–20 m/min. Precisão de nivelamento: espessura 1–1,2 mm ≤ 1,0 mm/m²; espessura 1,2–3,0 mm ≤ 2,5 mm/m².
• Corte síncrono rápido mono/multi-cabeça: Corte bilateral de formas complexas em uma única passagem para reduzir o tempo de produção e aumentar a produtividade. Corte a laser dinâmico assíncrono com cabeça de corte dupla que pode formar peças complexas de uma só vez. O software de nesting calcula rotas de processamento otimizadas para maximizar a utilização do material.
• Fragmentação de sucata: Simplifica a reciclagem de material remanescente. Mesa de corte tipo esteira equipada com tiras de corte em placa de agulhas. Durante o processamento, a mesa de corte opera sincronamente e na mesma velocidade que o sistema de alimentação servo do desenrolador. A sucata triturada é descarregada por uma correia transportadora e fragmentada em peças menores para facilitar o manuseio e aumentar o rendimento de sucata.

Configurações opcionais

• Descarregamento automático robotizado: Descarregamento por ventosas robóticas e paletização. O sistema CAM de nesting interconecta-se com o robô, suporta ensino por software e programação guiada para otimizar a eficiência do descarregamento.
• Entrada de tarefas por código QR: Insira rapidamente tarefas e pedidos escaneando códigos de barras para economizar tempo de trabalho e aumentar a eficiência de produção.
• Integração de marcação e corte: Fluxo de trabalho único que combina marcação a laser e corte a laser; as peças podem ser marcadas após o corte conforme as configurações preferidas.

Amostras de corte
Fornecem-se exemplos de amostras de corte e saídas de peças aninhadas para referência (imagens de amostra disponíveis na página do produto).

Especificações

• Modelo: GRC4-1800
• Área de trabalho (L x W): 10000 mm x 1800 mm
• Velocidade máxima de posicionamento (X/Y): 120 m/min
• Precisão (X/Y): ±0.5 mm/m
• Repetibilidade (X/Y): ±0.03 m
• Desbobinamento: Carretel expansível de quatro garras, acionamento hidráulico; expansão Φ470–520 mm (padrão), até 620 mm com manga de borracha para bobinas ID 610 mm; freio a disco no eixo traseiro para frenagem de estacionamento
• Niveladora: Niveladora de seis pilhas com 19 rolos; adequada para materiais com limite de escoamento σs ≤ 780 MPa; velocidade de nivelamento 0–20 m/min
• Precisão de nivelamento por espessura: 1–1,2 mm ≤ 1,0 mm/m²; 1.2–3.0 mm ≤ 2.5 mm/m²
• Capacidades do sistema de corte: corte síncrono mono/multi-cabeça e corte dinâmico assíncrono de dupla cabeça para formas complexas; software de nesting para otimizar a utilização do material
• Manuseio de sucata: mesa de corte tipo esteira com tiras de placa de agulhas e correia transportadora para descarga de sucata triturada
