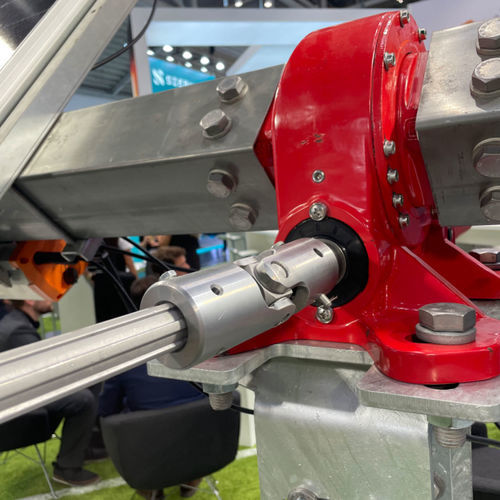

Junta universal dupla Solar tracking universal joints

simplesem açoem aço inoxidável

Visão geral do produto
O PB-D1 é uma junta universal (acoplamento universal) da DJJX, projetada para transmitir torque entre eixos intencionalmente desalinhados. Disponível em vários tamanhos e materiais, é adequada para transmissões industriais com desvios de alinhamento.

Aplicações típicas

• Equipamentos de jardim e gramado
• Transportadores e sistemas de manuseio de materiais
• Processamento de alimentos e sistemas de embalagem
• Equipamentos de impressão
• Máquinas agrícolas

Vantagens principais

• Ampla gama de tamanhos para diferentes eixos
• Ângulo máximo de operação: 35°
• Velocidade máxima: 1000 rpm
• Disponível em diversos materiais para seção média e cubo
• Subcomponentes usinados com precisão a partir de barra (sem peças fundidas ou em pó) para desempenho consistente
• Otimizações de projeto que melhoram o desempenho e reduzem custos
• Fabricação personalizada disponível conforme desenho ou amostra

Variações e materiais

• Materiais da seção média (cubo e pino): 20Cr, 40Cr, GCr15
• Materiais do cubo: 40Cr, aço 45#

Dimensões (mm)

• PB-D16 — D 16, d (H7) 8, L 61.5, L1 12, L2 20, S (H11) 8, K (JS9) 2, T 9
• PB-D20 — D 20, d (H7) 10, L 74, L1 12.5, L2 22.5, S (H11) 10, K (JS9) 3, T 11.4
• PB-D25 — D 25, d (H7) 12, L 86, L1 13, L2 25, S (H11) 12, K (JS9) 4, T 13.8
• PB-D29 — D 29, d (H7) 14, L 100, L1 18, L2 32.5, S (H11) 14, K (JS9) 5, T 16.3
• PB-D32 — D 32, d (H7) 16, L 107, L1 17.5, L2 34, S (H11) 16, K (JS9) 5, T 18.3
• PB-D35 — D 35, d (H7) 18, L 130, L1 21.5, L2 39, S (H11) -, K (JS9) 6, T 20.8
• PB-D37 — D 37, d (H7) 20, L 134, L1 23, L2 41, S (H11) -, K (JS9) 6, T 22.8
• PB-D40 — D 40, d (H7) 20, L 164, L1 33, L2 54, S (H11) -, K (JS9) 6, T 22.8
• PB-D50 — D 50, d (H7) 25, L 181, L1 28, L2 54, S (H11) -, K (JS9) 8, T 28.3
• PB-D60 — D 60, d (H7) 30, L 262, L1 58, L2 89, S (H11) -, K (JS9) 8, T 33.3

Especificações técnicas

• Brand Name: DJJX
• Modelo do produto: PB-D1
• Série do produto: PB
• Função típica: transmissão de torque entre eixos desalinhados
• Ângulo máx.: 35°
• Velocidade máx.: 1000 rpm
• Materiais da seção média: 20Cr, 40Cr, GCr15
• Materiais do cubo: 40Cr, aço 45#
• Notas de projeto: subcomponentes usinados com precisão; várias tamanhos; personalizável conforme desenho ou amostra
