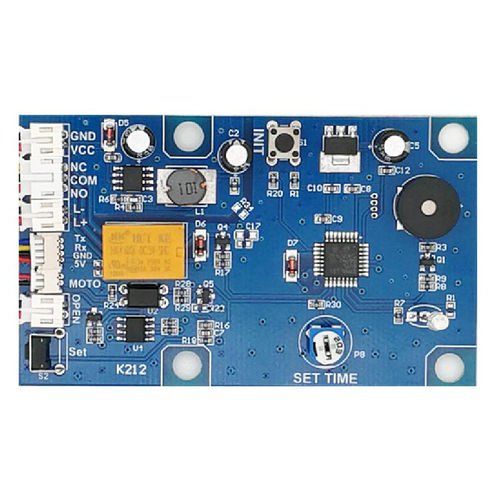

Placa eletrônica K212

GROW K212 Placa de Controlo de Impressões Digitais Classificação Painel de Controlo de Impressões Digitais Fornecimento de energia DC8--30V Modo Stand-by Corrente 40mA Capacidade de impressões digitais 200 Saída ±DC5V,300mA Utilização da interface P1：Power supply，Input voltagem: Corrente DC8--30V，Input: 0.3A P2：Relay saída P3：Active Sinal de abertura door，Voltage DC12V(Input) Módulo P4：Fingerprint(Input) P5：Micro-motor(Saída) P6：Button para abertura de porta, sinal de fechamento(Entrada) Resistência ajustável: Ajuste do tempo de fechamento do relé Parâmetros técnicos -Alimentação de energia: DC8--30V, -Corrente em modo de espera:40mA -Capacidade de impressão digital: 200 -Saída de interface do motor: ±DC5V,300mA -Saída de interface do relé: 3A Instrução de Operação 1. Sistema em estado de funcionamento, luz indicadora (LED) pisca lentamente. 2. Pressione o botão SET, o sistema em estado de registro e a luz indicadora pisca rapidamente. 3. A impressão digital pode ser registrada continuamente quando o sistema estiver no estado de registro; se não for necessário adicionar mais impressão digital, saia após 5 segundos ou pressionando o botão SET; 4. Quando voltar ao padrão de fábrica, pressione o botão RESET até ouvir "Di", solte o botão, ouvir "Di" um bip longo significa operação bem sucedida; 5. Fingerprint verificado ou o botão para abrir a porta fechada, o relé acionado, o tempo do relé pode ser ajustado por resistência ajustável, tempo de ajuste: 0,5-9 segundos; saída da interface do motor DC5V e manter 0,5 segundos; parar 5 segundos, depois menos a tensão de saída e manter 0,5 segundos.
