Separador por membrana com conexão roscada MCH series

Visão geral do produto
Os módulos de membrana para separação de CO2 Mairui utilizam fibras ocas de polisulfona para separação seletiva CO2/CH4. O CO2 permeia preferencialmente através da membrana, enquanto o fluxo não permeado fica enriquecido em metano. A seleção do módulo e a configuração do processo são determinadas pela composição da alimentação, capacidade, pressão e temperatura de operação, especificação do produto e metas de recuperação de metano.

Como funciona
As membranas de fibra ocas em polisulfona apresentam maior permeabilidade ao CO2 em comparação ao CH4; o fluxo permeado torna-se rico em CO2. Os sistemas podem ser configurados em uma, duas ou três etapas para atender aos requisitos de pureza do produto e recuperação.

Modelos e especificações
Tipo de conexão: Rc (PT)

• MCH-3032A | Comprimento L: 856 mm | OD: 110 mm | ID: 85 mm | Alimentação/Retentado/Permeado: 1/2" | Peso: 6.0 kg
• MCH-4040A | Comprimento L: 1080 mm | OD: 150 mm | ID: 114 mm | Alimentação/Retentado/Permeado: 1" | Peso: 15 kg
• MCH-4160A | Comprimento L: 1564 mm | OD: 160 mm | ID: 125 mm | Alimentação/Retentado/Permeado: 1" | Peso: 19 kg
• MCH-6160A | Comprimento L: 1580 mm | OD: 200 mm | ID: 157.5 mm | Alimentação/Retentado/Permeado: 1.5" | Peso: 26 kg
• MCH-8140A | Comprimento L: 1080 mm | OD: 280 mm | ID: 220 mm | Alimentação/Retentado: 1.5" | Permeado: 2" | Peso: 44 kg
• MCH-8160A | Comprimento L: 1580 mm | OD: 280 mm | ID: 220 mm | Alimentação/Retentado: 1.5" | Permeado: 2" | Peso: 55 kg

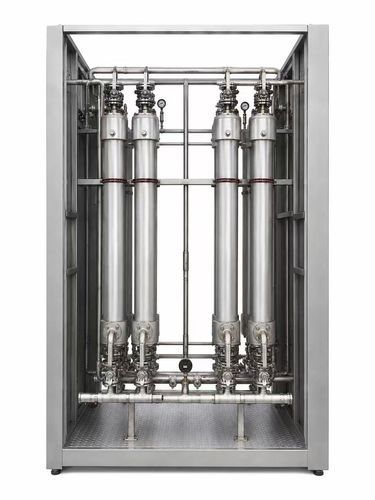

Configuração de bancos de membranas

• Vários módulos podem ser combinados em bancos de membrana para escalar a capacidade.
• A quantidade e o arranjo são definidos pelos requisitos de alimentação e produto e são específicos do projeto.
• Arranjos em duas ou três etapas podem ser avaliados para equilibrar especificação do produto e recuperação de metano.

Fatores de seleção

• Composição do gás de alimentação
• Vazão do gás de alimentação (capacidade)
• Pressão e temperatura de operação
• Pureza alvo do gás de produto
• Requisito de recuperação de metano

Requisitos do gás de alimentação
Teor de H2S <20 ppm. O gás de entrada deve atender aos requisitos de entrada dos módulos de membrana Mairui em relação a contaminantes, temperatura e pressão.

Aplicações relacionadas

• Petróleo & Gás — inércia, blanketing, purga, remoção de CO2 e desumidificação de gases.
• Upgrading de biogás & biometano — pré-tratamento e upgrading do biogás para injeção na rede ou Bio-CNG.
• Remoção de CO2 & CCUS — separação por membrana para gás natural, biogás e correntes de gás industriais selecionadas.

Especificações técnicas

• Material: fibras ocas de polisulfona
• Alvo de separação: separação seletiva CO2/CH4 (CO2 permeia preferencialmente)
• Tipo de conexão: Rc (PT)
• Tolerância de H2S no gás de alimentação: <20 ppm
• Escalonamento de módulos: módulos podem ser combinados em bancos de membrana; processos em duas ou três etapas possíveis
• Modelos e dimensões principais:
  • MCH-3032A — Comprimento: 856 mm; OD: 110 mm; ID: 85 mm; Alimentação/Retentado/Permeado: 1/2"; Peso: 6.0 kg
  • MCH-4040A — Comprimento: 1080 mm; OD: 150 mm; ID: 114 mm; Alimentação/Retentado/Permeado: 1"; Peso: 15 kg
  • MCH-4160A — Comprimento: 1564 mm; OD: 160 mm; ID: 125 mm; Alimentação/Retentado/Permeado: 1"; Peso: 19 kg
  • MCH-6160A — Comprimento: 1580 mm; OD: 200 mm; ID: 157.5 mm; Alimentação/Retentado/Permeado: 1.5"; Peso: 26 kg
  • MCH-8140A — Comprimento: 1080 mm; OD: 280 mm; ID: 220 mm; Alimentação/Retentado: 1.5"; Permeado: 2"; Peso: 44 kg
  • MCH-8160A — Comprimento: 1580 mm; OD: 280 mm; ID: 220 mm; Alimentação/Retentado: 1.5"; Permeado: 2"; Peso: 55 kg
