Filtro de gás KPF series

para arde membranade esterilização

Visão geral do produto
Os filtros estéreis de ar e gases KPF utilizam elementos de membrana microporosa em PVDF (polifluoreto de vinilideno) dobrados e reforçados para filtração de precisão do ar comprimido, gases de processo e líquidos compatíveis. Os elementos são hidrofóbicos, possuem ampla compatibilidade química e suportam ciclos repetidos de esterilização por vapor.

Aplicações típicas

• Processamento farmacêutico
• Biotecnologia
• Produção de cerveja
• Ventilação estéril de tanques
• Filtração de líquidos em alta temperatura
• Filtração de solventes

Modelos e especificações (tabela)

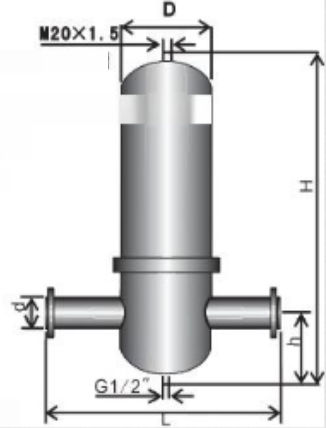

Model | Vazão nominal | Conexão | Comprimento (mm) | Altura (mm) | Diâmetro (mm) | Altura inferior (mm) | Especificação do elemento / Quantidade
KPF-05 | 0,5 m³/min | DN25 PN1.0 | 234 | 434 | 114 | 96 | 5" / 1
KPF-2 | 2 m³/min | DN25 PN1.0 | 234 | 549 | 114 | 96 | 10" / 1
KPF-4 | 4 m³/min | DN25 PN1.0 | 234 | 800 | 114 | 96 | 20" / 1
KPF-5 | 5 m³/min | DN50 PN1.0 | 324 | 789 | 184 | 300 | 10" / 3
KPF-10 | 10 m³/min | DN65 PN1.0 | 324 | 1046 | 184 | 300 | 20" / 3
KPF-15 | 15 m³/min | DN80 PN1.0 | 415 | 1178 | 235 | 380 | 20" / 5
KPF-20 | 20 m³/min | DN100 PN1.0 | 415 | 1196 | 235 | 385 | 20" / 5
KPF-30 | 30 m³/min | DN100 PN1.0 | 475 | 1251 | 275 | 426 | 20" / 7
KPF-40 | 40 m³/min | DN125 PN1.0 | 505 | 1284 | 305 | 438 | 20" / 9
KPF-60 | 60 m³/min | DN125 PN1.0 | 555 | 1303 | 355 | 438 | 20" / 12
KPF-80 | 80 m³/min | DN150 PN1.0 | 606 | 1346 | 406 | 450 | 20" / 15
KPF-100 | 100 m³/min | DN150 PN1.0 | 656 | 1375 | 456 | 450 | 20" / 19
KPF-120 | 120 m³/min | DN200 PN1.0 | 706 | 1501 | 506 | 505 | 20" / 25
KPF-150 | 150 m³/min | DN200 PN1.0 | 756 | 1514 | 556 | 505 | 20" / 30

Acessórios relacionados (seleção)
Filtros a vapor série KLS-F: modelos KLS-F-035, KLS-F-080, KLS-F-1 (usados para serviço de esterilização a vapor compatível com os modelos KPF).

Características / especificações técnicas

• Faixa de vazão de referência: 0,5–150 m³/min
• Precisão de filtração: 0,01 μm
• Eficiência de filtração: 99,9999%
• Vazão do elemento 10" : ≥5 Nm³/min (0,1 MPa / ΔP 0,01 MPa)
• Esterilização por vapor: 125 ± 2 °C; 30 min/ciclo; máx. 160 ciclos
• Pressão diferencial positiva máxima: 0,2 MPa
• Perda de pressão inicial: 0,005 MPa
• Comprimentos dos elementos: 125 mm (5"), 250 mm (10"), 500 mm (20")
• Diâmetro do elemento: 70 mm
• Área de filtração: 0,32 m² (5"), 0,65 m² (10"), 1,3 m² (20")
• Meio filtrante: membrana PVDF
• Suportes e tampas finais: polipropileno resistente ao calor
• Suporte central: cilindro de malha de aço inoxidável
• Vedações: fluoroelastômero ou silicone (Ø57 mm)
