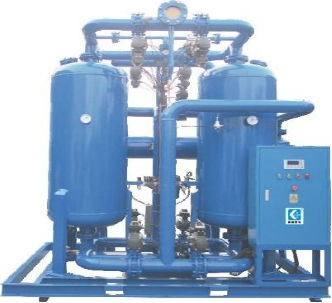

Secador de ar comprimido por adsorção KXC series

por adsorção com recuperação do calor de compressãopor adsorção com regeneração a quenterefrigerado a água

Visão geral do produto
A série KXC é um secador de ar dessicante regenerativo que recupera o calor de descarga do compressor para regenerar o dessicante, seguido de arrefecimento e separação de humidade para fornecer ar comprimido profundamente seco. Destinado a instalações a jusante de descargas de compressor em alta temperatura quando há disponibilidade de água de arrefecimento.

Funcionamento e características

• Utiliza o calor de descarga do compressor para regeneração do dessicante, reduzindo a necessidade de aquecimento externo.
• Estágios de arrefecimento e separação removem condensado e humidade residual após a regeneração para proteger equipamentos a jusante.

Principais especificações técnicas

• Modelos publicados: 16
• Intervalo de caudais nominais: 23 a 510 Nm³/min
• Consumo de água de arrefecimento: 8,6 a 250 t/h
• Tamanhos de ligação (típicos): DN65 a DN350
• Intervalo de comprimentos: 2070 a 9100 mm
• Intervalo de larguras: 1030 a 3620 mm
• Intervalo de alturas: 2310 a 3860 mm
• Intervalo de pesos: 1480 a 19200 kg
• Método de regeneração: utiliza o calor de descarga do compressor para regeneração do dessicante seguido de arrefecimento e separação de humidade

Modelos e especificações

• KXC-200: Caudal nominal 23 Nm³/min; Água de arrefecimento 8,6 t/h; Ligação DN65; L 2070 mm; W 1030 mm; H 2310 mm; Peso 1480 kg
• KXC-250: Caudal nominal 27 Nm³/min; Água de arrefecimento 10,8 t/h; Ligação DN80; L 2410 mm; W 1200 mm; H 2430 mm; Peso 1720 kg
• KXC-300: Caudal nominal 34 Nm³/min; Água de arrefecimento 12,8 t/h; Ligação DN80; L 2740 mm; W 1350 mm; H 2650 mm; Peso 1980 kg
• KXC-400: Caudal nominal 45 Nm³/min; Água de arrefecimento 17,2 t/h; Ligação DN100; L 2900 mm; W 1510 mm; H 2780 mm; Peso 2500 kg
• KXC-500: Caudal nominal 55 Nm³/min; Água de arrefecimento 21,4 t/h; Ligação DN100; L 3050 mm; W 1690 mm; H 2830 mm; Peso 3130 kg
• KXC-600: Caudal nominal 65 Nm³/min; Água de arrefecimento 26,5 t/h; Ligação DN125; L 3190 mm; W 1810 mm; H 2880 mm; Peso 3920 kg
• KXC-800: Caudal nominal 87 Nm³/min; Água de arrefecimento 34,5 t/h; Ligação DN150; L 3300 mm; W 1920 mm; H 2910 mm; Peso 4650 kg
• KXC-1000: Caudal nominal 110 Nm³/min; Água de arrefecimento 43,1 t/h; Ligação DN150; L 3520 mm; W 2100 mm; H 2990 mm; Peso 5690 kg
• KXC-1200: Caudal nominal 130 Nm³/min; Água de arrefecimento 52,3 t/h; Ligação DN150; L 3700 mm; W 2330 mm; H 3170 mm; Peso 6530 kg
• KXC-1500: Caudal nominal 160 Nm³/min; Água de arrefecimento 65 t/h; Ligação DN200; L 3900 mm; W 2450 mm; H 3200 mm; Peso 7500 kg
• KXC-2000: Caudal nominal 210 Nm³/min; Água de arrefecimento 90 t/h; Ligação DN200; L 4680 mm; W 2750 mm; H 3510 mm; Peso 9230 kg
• KXC-2500: Caudal nominal 260 Nm³/min; Água de arrefecimento 108 t/h; Ligação DN250; L 5400 mm; W 3000 mm; H 3720 mm; Peso 12400 kg
• KXC-3000: Caudal nominal 320 Nm³/min; Água de arrefecimento 132 t/h; Ligação DN250; L 6900 mm; W 3300 mm; H 3940 mm; Peso 14300 kg
• KXC-3500: Caudal nominal 360 Nm³/min; Água de arrefecimento 161 t/h; Ligação DN300; L 7540 mm; W 3470 mm; H 3920 mm; Peso 15900 kg
• KXC-4000: Caudal nominal 410 Nm³/min; Água de arrefecimento 200 t/h; Ligação DN300; L 8210 mm; W 3580 mm; H 3850 mm; Peso 17200 kg
• KXC-5000: Caudal nominal 510 Nm³/min; Água de arrefecimento 250 t/h; Ligação DN350; L 9100 mm; W 3620 mm; H 3860 mm; Peso 19200 kg

Aplicações

• Sistemas de secagem profunda de ar comprimido a jusante de descargas de compressor a alta temperatura.
• Processos industriais que exigem ar comprimido com baixo ponto de orvalho quando existe disponibilidade de água de arrefecimento (instalações de processo, indústria pesada, pneumática para pintura e instrumentação).

Produtos relacionados

• KXD Heatless Dryer
• KXR Heated-Purge Dryer
• KXB Blower-Purge Dryer

Dados técnicos principais

• Série: KXC Series (secador dessicante regenerativo por calor de compressão)
• Modelos publicados: 16
• Intervalo de caudais: 23 a 510 Nm³/min
• Consumo de água de arrefecimento: 8,6 a 250 t/h
• Tamanhos de ligação: DN65 a DN350
• Comprimento: 2070 a 9100 mm
• Largura: 1030 a 3620 mm
• Altura: 2310 a 3860 mm
• Peso: 1480 a 19200 kg
• Método de regeneração: utiliza o calor de descarga do compressor seguido de arrefecimento e separação de humidade
