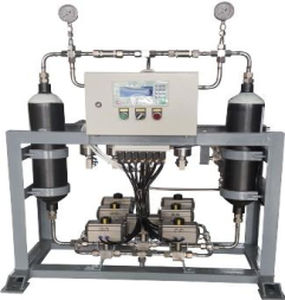

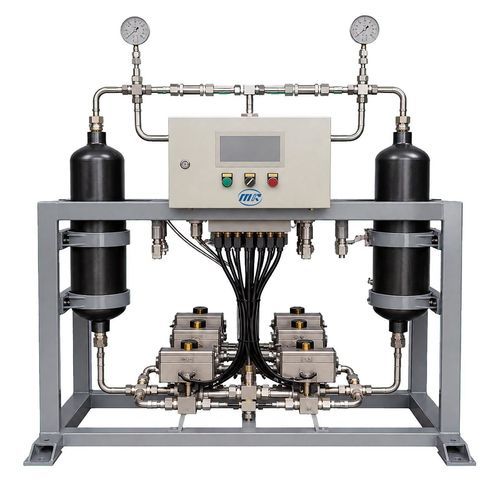

Secador de ar comprimido por adsorção UXD series

por adsorção com regeneração a friode alta pressãopara aplicações de alta pressão

Visão geral do produto
A série UXD fornece secagem por adsorção em torre dupla sem aquecimento, projetada para sistemas de ar comprimido de alta pressão. Os sufixos /15, /25 e /35 identificam os grupos de pressão de projeto.

Como funciona e características

• Duas colunas alternam entre adsorção (secagem) e regeneração sem aquecimento para manter fornecimento contínuo de ar seco.
• Pressões de projeto disponíveis: 15, 25 e 35 MPa, adequadas para aplicações de alta pressão.

Principais especificações técnicas
Modelos publicados: 21
Grupos de pressão: 15 / 25 / 35 MPa
Intervalo de vazão nominal: 96 – 810 Nm³/h
Tamanhos de conexão: 1/2" e 3/4"
Intervalo de peso: 100 – 560 kg

Modelos e especificações
Modelo | Vazão nominal (Nm³/h) | Conexão | Pressão de projeto (MPa) | Peso (kg)
UXD-10/15 | 96 | 1/2" | 15 | 100
UXD-20/15 | 156 | 1/2" | 15 | 150
UXD-30/15 | 228 | 1/2" | 15 | 164
UXD-60/15 | 420 | 3/4" | 15 | 195
UXD-75/15 | 510 | 3/4" | 15 | 210
UXD-100/15 | 690 | 3/4" | 15 | 245
UXD-120/15 | 810 | 3/4" | 15 | 480
UXD-10/25 | 96 | 1/2" | 25 | 145
UXD-20/25 | 156 | 1/2" | 25 | 157
UXD-30/25 | 228 | 1/2" | 25 | 195
UXD-60/25 | 420 | 3/4" | 25 | 304
UXD-75/25 | 510 | 3/4" | 25 | 324
UXD-100/25 | 690 | 3/4" | 25 | 420
UXD-120/25 | 810 | 3/4" | 25 | 510
UXD-10/35 | 96 | 1/2" | 35 | 158
UXD-20/35 | 156 | 1/2" | 35 | 184
UXD-30/35 | 228 | 1/2" | 35 | 280
UXD-60/35 | 420 | 3/4" | 35 | 305
UXD-75/35 | 510 | 3/4" | 35 | 358
UXD-100/35 | 690 | 3/4" | 35 | 445
UXD-120/35 | 810 | 3/4" | 35 | 560

Aplicações
Projetado para desidratação profunda após compressores de ar de alta pressão em processos industriais, transporte de gás e outras aplicações que exigem baixo ponto de orvalho em pressões elevadas.

Características técnicas

• Tecnologia de adsorção em torre dupla sem aquecimento
• Grupos de pressão: 15 MPa, 25 MPa, 35 MPa
• Modelos publicados: 21 (série UXD)
• Intervalo de vazão: 96 – 810 Nm³/h
• Conexões: 1/2" e 3/4"
• Intervalo de peso: 100 – 560 kg
