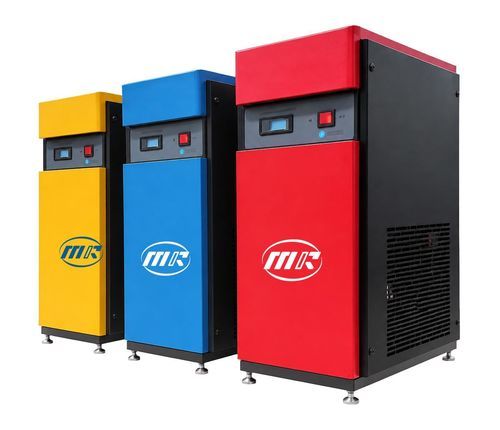

Secador de ar comprimido por refrigeração BD series

de alto desempenhopara altas temperaturascompacto

Visão geral do produto
Os secadores de ar refrigerados série BD arrefecem o ar comprimido para condensar e remover o vapor de água. A série inclui duas sub-séries distintas — BDL e BDH — cujas especificações são separadas das gamas KD.

Funcionamento e características

• BDL: temperatura máxima de entrada ≤55 °C.
• BDH: temperatura máxima de entrada ≤80 °C.
• Intervalo de pressão de trabalho: 2–16 bar.
• Projetados para pré-tratamento contínuo do ar comprimido dentro dos intervalos publicados.

Principais especificações técnicas

• Intervalo de vazão nominal: 0,7–11,5 m³/min.
• Pressão de trabalho: 2–16 bar.
• Sub-séries: BDL (entrada máx ≤55 °C) e BDH (entrada máx ≤80 °C).
• Alimentação padrão: 220 V / 50 Hz.
• Tamanhos de ligação: G1/2 a G2 conforme o modelo.
• Consumo de energia: 0,45–2,30 kW conforme o modelo.

Modelos & especificações — Sub-série BDL

• BDL-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤55 °C | 0,45 kW | G1/2 | 220 V/50 Hz | 450 × 250 × 580 mm | 30 kg
• BDL-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤55 °C | 0,47 kW | G1 | 220 V/50 Hz | 450 × 250 × 580 mm | 40 kg
• BDL-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤55 °C | 0,85 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 45 kg
• BDL-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤55 °C | 1,04 kW | G1 | 220 V/50 Hz | 550 × 300 × 775 mm | 55 kg
• BDL-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 70 kg
• BDL-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤55 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 75 kg
• BDL-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤55 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 80 kg
• BDL-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤55 °C | 2,05 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1200 mm | 95 kg

Modelos & especificações — Sub-série BDH

• BDH-5F | 0,7 m³/min | 25 CFM | 2–16 bar | ≤80 °C | 0,47 kW | G1/2 | 220 V/50 Hz | 650 × 300 × 775 mm | 35 kg
• BDH-10F | 1,6 m³/min | 56 CFM | 2–16 bar | ≤80 °C | 0,53 kW | G1 | 220 V/50 Hz | 650 × 300 × 775 mm | 45 kg
• BDH-20F | 2,6 m³/min | 92 CFM | 2–16 bar | ≤80 °C | 0,95 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 50 kg
• BDH-30F | 3,8 m³/min | 134 CFM | 2–16 bar | ≤80 °C | 1,16 kW | G1 | 220 V/50 Hz | 700 × 360 × 900 mm | 65 kg
• BDH-50F | 6,0 m³/min | 212 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1 | 220 V/50 Hz | 820 × 360 × 825 mm | 80 kg
• BDH-60F | 7,0 m³/min | 247 CFM | 2–16 bar | ≤80 °C | 1,65 kW | G1-1/2 | 220 V/50 Hz | 820 × 360 × 825 mm | 85 kg
• BDH-75F | 8,5 m³/min | 300 CFM | 2–16 bar | ≤80 °C | 1,80 kW | G1-1/2 | 220 V/50 Hz | 880 × 360 × 825 mm | 90 kg
• BDH-100F | 11,5 m³/min | 406 CFM | 2–16 bar | ≤80 °C | 2,30 kW | G2 | 220 V/50 Hz | 1050 × 480 × 1150 mm | 110 kg

Aplicações
Para pré-tratamento do ar comprimido dentro dos intervalos publicados de vazão, pressão e temperatura de entrada; adequado para sistemas industriais de ar comprimido que exigem controlo do ponto de orvalho e remoção de condensados antes dos equipamentos a jusante.

Características técnicas / Especificações

• Intervalo de vazão nominal: 0,7–11,5 m³/min.
• Intervalo de pressão de trabalho: 2–16 bar.
• Sub-séries: BDL (temp. entrada máx ≤55 °C) e BDH (temp. entrada máx ≤80 °C).
• Alimentação padrão: 220 V / 50 Hz.
• Tamanhos de ligação: G1/2–G2 conforme o modelo.
• Consumo de energia: 0,45–2,30 kW (conforme o modelo).
